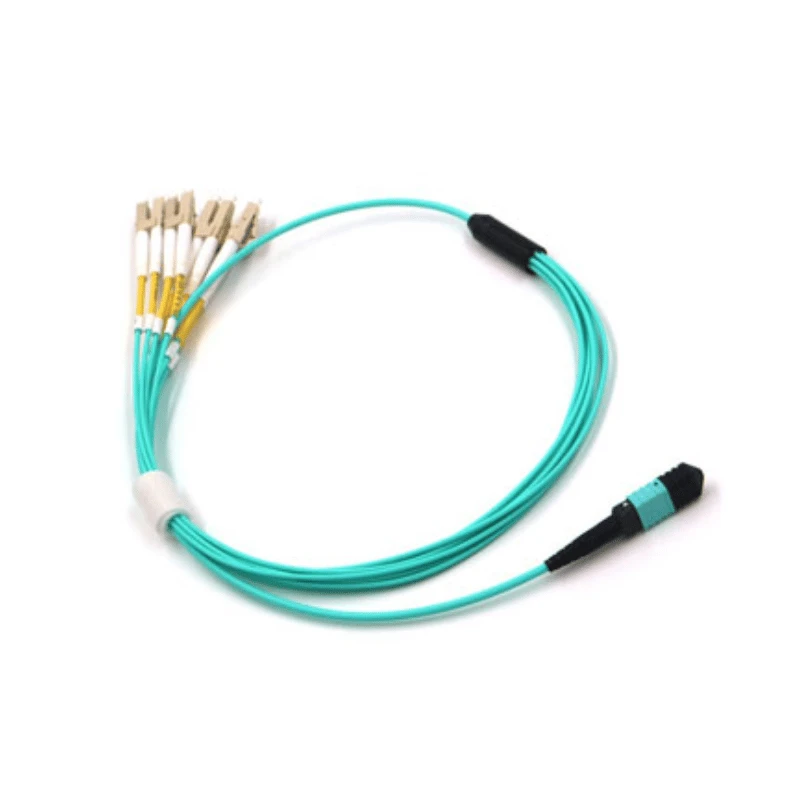

MPO daudzmodu atgriezeniskās saites kabelis ir rūpnīcā{0}}izslēdzams optiskais mezgls, kas pārraida signālus atpakaļ uz norādītajiem uztveršanas kanāliem, izmantojot MPO saskarni, lai vietēji pārbaudītu saderīgus daudzmodu raiduztvērējus, portus un optisko aprīkojumu.
Tehniskās specifikācijas
|
Parametrs |
Specifikācija |
|
Produkta veids |
MPO daudzmodu atpakaļcilpas kabelis |
|
Savienotāja veids |
MPO |
|
Savienotāja dzimums |
Tēviņš ar vadošajām tapām / Sieviete bez vadošajām tapām |
|
Šķiedras veids |
OM3 / OM4 / OM5 Multimode |
|
Šķiedru skaits |
8/12/24 šķiedras |
|
Polaritātes / tapu kartēšana |
A tips / B tips / C tips / pielāgota kartēšana |
|
Savienotājs poļu |
PC |
|
Ievietošanas zudums |
Standarta pakāpe: mazāka vai vienāda ar 0,70 dB; Elite Low{1}}Zudumu pakāpe: mazāks vai vienāds ar 0,35 dB |
|
Atgriešanās zaudējums |
Lielāks vai vienāds ar 20 dB |
|
Darbības viļņa garums |
850 nm / 1300 nm |
|
Jakas materiāls |
LSZH / PVC / OFNP |
|
Jakas krāsa |
Ūdens / Violets / Laima zaļš / Pielāgots |
|
Kabeļa garums |
Pielāgots |
|
Darba temperatūra |
-20 grādiem līdz +70 grādiem |
|
Uzglabāšanas temperatūra |
-40 grādi līdz +85 grāds |
|
Pārošanās izturība |
Lielāks vai vienāds ar 500 cikliem |
|
Atbilstība |
IEC 61754-7, TIA-604-5, RoHS, REACH |
MPO loopback konfigurācija
Iekšējā šķiedru kartēšana nosaka, kuri pārraidītie kanāli tiek atgriezti attiecīgajos uztveršanas kanālos.
Standarta polaritāte:Iestatījumiem, kas izmanto šos standarta MPO kanālu izkārtojumus, ir pieejamas A, B un C tipa konfigurācijas.
Aprīkojums{0}}Īpaša kartēšana:Pielāgotu Tx-uz-Rx kartēšanu var izgatavot aprīkojuma-specifiskām saskarnēm, tostarp apstiprinātām QSFP, QSFP28 un QSFP-DD konfigurācijām.
Šķiedras un savienotāja konfigurācija
MPO saskarnei ir jāatbilst pārbaudāmā aprīkojuma optiskajām un mehāniskajām prasībām.
Interfeisa saskaņošana:Pirms pasūtīšanas apstipriniet savienojuma MPO saskarni.
Savienotāju saderība:Pārbaudiet savienotāja dzimumu un norādiet -tapas konfigurāciju atbilstoši aprīkojuma portam.
Šķiedru izvēle:Izvēlieties šķiedras konfigurāciju atbilstoši pārbaudāmajam optiskajam interfeisam.
Konfigurācijas atsauce:Iekārtām{0}}īpašiem komplektiem kā konfigurācijas atsauci var izmantot mērķa raiduztvērēja specifikāciju vai aprīkojuma dokumentāciju.
Optiskās veiktspējas pārbaude
Optiskā pārbaude
Ievietošanas zudumi un atgriešanas zudumi tiek mērīti, izmantojot EXFO/JDSU aprīkojumu, un pārbaudīti, salīdzinot ar norādītajiem ierobežojumiem.
01
Savienotāja ģeometrija
3D interferometrs pārbauda šķiedras augstumu, izliekuma rādiusu un virsotnes nobīdi.
02
Beidziet-sejas pārbaudi
Digitālais mikroskops pārbauda piesārņojumu un redzamus fiziskus defektus.
03
Nepārtrauktība un kartēšana
Šķiedras nepārtrauktība un kanāla polaritāte tiek pārbaudīta saskaņā ar apstiprināto konfigurāciju, tostarp apstiprināto Tx{0}}to{1}}Rx kartēšanu pielāgotajiem mezgliem.
04
Kvalitātes sistēma
MPO mezgli tiek ražoti saskaņā ar DIMI ISO 9001:2015 kvalitātes vadības sistēmu.
05
Testēšanas scenāriji
Atpakaļcilpas konfigurācija nosaka optiskās atgriešanas nosacījumus, kas nepieciešami pārbaudei.
Raiduztvērēja pārbaude
Nodrošina lokālu atgriešanas nosacījumu, lai pārbaudītu MPO{0}}vairākmodu raiduztvērēju saskarnes.
Portu diagnostika
Izolē pārbaudāmo optisko interfeisu, neprasot attālo šķiedras savienojumu.
Ražošanas pārbaude
Nodrošina atkārtojamu optisko konfigurāciju kontrolētai aprīkojuma pārbaudei.
Inženierzinātne un iedegšana-
Ļauj atkārtotas pārbaudes procedūrās reproducēt vienu un to pašu definēto saskarnes stāvokli.
Ražošanas process
Ražošanas iespējas:DIMI savās mājās ražo optisko šķiedru kabeļu komplektus inženiertehniskiem paraugiem un liela apjoma ražošanai.
Inženierzinātņu apskats:Ne{0}}standarta kartēšana pirms ražošanas tiek pārskatīta, ņemot vērā piegādāto kontaktdakšu, vadu shēmu vai aprīkojuma specifikāciju.
Ražošanas kontrole:Apstiprinātā specifikācija nosaka konfigurāciju, kartēšanu, optiskās prasības, identifikāciju un iepakojumu.
Verifikācija un dokumentācija:Pabeigtie mezgli tiek pārbaudīti un pārbaudīti pirms nosūtīšanas, un testa dokumentācija tiek nodrošināta saskaņā ar apstiprinātajām pasūtījuma prasībām.
Pasūtījuma prasības
Pasūtījums un izpildes laiks:Ir pieejami elastīgi daudzumi; standarta konfigurācijām parasti nepieciešamas 3–7 darba dienas, un pielāgotos grafikus apstiprina konfigurācija un daudzums.
RFQ informācija:Lai saņemtu piedāvājumu, norādiet šķiedru veidu, šķiedru skaitu, savienotāja dzimumu, cilpas kartēšanu, kabeļa garumu un aptuveno daudzumu.
FAQ
J: Kam tiek izmantots MPO daudzmodu atpakaļcilpas kabelis?
A: Tas izveido lokālu optisko atgriešanās ceļu starp norādītajiem Tx un Rx kanāliem, lai pārbaudītu saderīgus daudzmodu raiduztvērējus, MPO portus un optisko aprīkojumu.
J: Kā izvēlēties pareizo MPO cilpas polaritāti?
A: atlasiet A, B, C tipu vai pielāgotu kartēšanu atbilstoši pārbaudāmā aprīkojuma nepieciešamajām Tx{0}}to{1}}Rx kanālu attiecībām.
J: Vai varat izveidot pielāgotu MPO cilpu QSFP, QSFP28 vai QSFP-DD?
A: Jā. Pielāgotu Tx-uz-Rx kartējumu var izgatavot no aprīkojuma kontaktligzdas, vadu shēmas vai apstiprinātas kanāla-kartēšanas specifikācijas.
J: Kāda ir atšķirība starp MPO loopback un MPO ielāpa vadu?
A: MPO ielāpu vads savieno atsevišķas optiskās saskarnes, savukārt MPO cilpa atgriež noteiktos Tx kanālus Rx kanālos vietējā testa iestatījumā.
J: Kā izvēlēties vīrišķo vai sievišķo MPO atpakaļcilpas kabelim?
A: Saskaņojiet savienotāja dzimumu un vadotnes{0}}pin konfigurāciju ar uztvērēja, testa armatūras vai aprīkojuma savienojuma MPO saskarni.
J: Kā izvēlēties OM3, OM4 vai OM5 MPO cilpai?
A: Izvēlieties daudzmodu šķiedras veidu, kas norādīts pārbaudāmajam raiduztvērējam vai aprīkojumam, lai uzturētu saskarnes savietojamību.
J: Kas ir atgriešanās zudums MPO cilpas kabelī?
A: Atgriešanās zudums norāda uz optisko jaudu, kas atstarojas atpakaļ pret avotu. Norādītais atgriešanās zudums ir lielāks vai vienāds ar 20 dB.
J: Vai MPO daudzmodu atpakaļcilpu var pārbaudīt pirms apjoma ražošanas?
A: Jā. Ja nepieciešams, pirms apjoma ražošanas var izveidot inženiertehniskos paraugus saskarnes un kanālu kartēšanas{1}}verifikācijai.
