Ķīnas pielāgotu MPO/MTP daudzmodu šķiedru kabeļu ražotāju piegādātāji - tiešā rūpnīcas vairumtirdzniecība

MPO/MTP daudzmodu šķiedras kabelis

MPO/MTP daudzmodu šķiedru kabeļi īsai{0}} un vidējai-attiecībai, augsta-blīvuma optiskajam savienojumam datu centros un liela{3}}ātruma tīkla sistēmās. Pieejams ar OM3, OM4 un OM5 50/125 μm daudzmodu šķiedru, Base-8 vai Base-12 konfigurācijām, vairāku šķiedru skaitu, savienotāju dzimumiem, polaritātes veidiem un optisko zudumu iespējām.

Kabeļa konfigurācija tiek izvēlēta atbilstoši raiduztvērēja interfeisam, pārraides ātrumam, saites attālumam, šķiedras pakāpei, šķiedru skaitam, polaritātei un nepieciešamajai optiskajai veiktspējai.

Augsta blīvuma MPO daudzmodu šķiedras kabelis
Augsta blīvuma MPO daudzmodu šķiedru kabelis ir iepriekš{0}}izslēdzams daudzšķiedru kabeļa komplekts, kas paredzēts vairāku daudzmodu optisko kanālu apvienošanai, izmantojot MPO/MTP{2}}saderīgas...

Skatīt vairāk
MPO uz LC daudzmodu šķiedru kabelis
MPO uz LC daudzmodu šķiedru kabelis ir iepriekš{0}}pieslēdzams atdalīšanas kabelis, kas savieno vairāku-šķiedru MPO/MTP saskarni ar atsevišķiem LC dupleksajiem savienojumiem daudzmodu šķiedru...

Skatīt vairāk

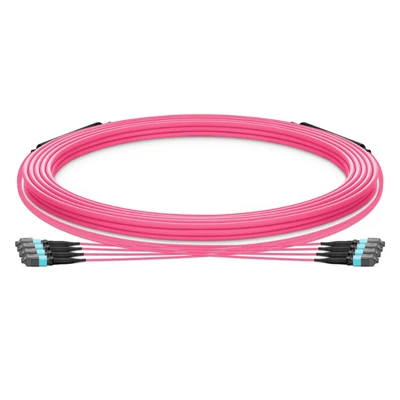

MPO daudzmodu maģistrāles kabelis
MPO daudzmodu maģistrāles kabelis ir liela{0}}blīvuma šķiedru komplekts, kas paredzēts strukturētiem kabeļiem datu centros, uzņēmuma serveru telpās un ātrdarbīgā{1}}tīkla vidē.

Skatīt vairāk
OM5 MPO daudzmodu šķiedru kabelis
OM5 MPO daudzmodu šķiedru kabelis ir iepriekš-nobeigts augsta blīvuma-šķiedru komplekts, kas izmanto OM5 platjoslas daudzmodu šķiedru (WBMMF) un MPO savienotājus. Tas ir paredzēts...

Skatīt vairāk
OM4 MPO daudzmodu šķiedru kabelis
OM4 MPO daudzmodu šķiedru kabelis ir rūpnīcas-pieslēgums, augsta-blīvuma šķiedru komplekts, kas paredzēts strukturētiem kabeļiem datu centros, uzņēmumu tīklos un īsas-ātrdarbīgas-optiskās saites....

Skatīt vairāk
OM3 MPO daudzmodu šķiedras kabelis
OM3 MPO daudzmodu šķiedru kabelis ir rūpnīcas{1}}pieslēguma daudzmodu šķiedru komplekts, kas izveidots ar OM3 optisko šķiedru un MPO/MTP daudzšķiedru savienotājiem.

Skatīt vairāk

MPO/MTP daudzmodu šķiedru kabeļa specifikācijas

Parametrs	Pieejamās opcijas
Šķiedras veids	OM3 / OM4 / OM5
Šķiedras izmērs	50/125 μm
Viļņa garums	850/1300 nm
Savienotājs	MPO / MTP
Dzimums	Vīrietis / sieviete
Polaritāte	A tips / B tips / C tips
Šķiedru skaits	8 / 12 / 24 / 48 / 72 / 144
Kabeļa veids	Apaļš/mikro{0}}izplatījums/lente
Jaka	LSZH / PVC / OFNP
Darba temperatūra	-20 grādiem līdz +70 grādiem
Testēšana	IL/RL/3D interferometrija/beigas-Sejas pārbaude
Atbilstības iespējas	RoHS / REACH / CE / UL / CPR, ja piemērojams

Faktiskās pieejamās konfigurācijas un atbilstības marķējumi ir atkarīgi no izvēlētās kabeļa konstrukcijas un projekta prasībām.

OM3, OM4 un OM5 daudzmodu šķiedru opcijas

Mūsu MPO/MTP daudzmodu šķiedru kabeļos tiek izmantota 50/125 μm daudzmodu šķiedra, un tie ir pieejami OM3, OM4 un OM5 pakāpēs dažādām ātrdarbīgo{5}}tīklu arhitektūrām.

Šķiedras veids	Tipisks lietojums	Galvenais apsvērums
OM3	10G/40G/100G{3}}īsas sasniedzamības saites	Izmaksu{0}}izdevīga vairāku režīmu iespēja izveidotiem datu centru tīkliem
OM4	40G/100G un lielāka{2}}ātruma datu centra saites	Lielāks joslas platums un ilgāks atbalstītais sasniedzamība nekā OM3
OM5	Ātrgaitas{0}}vairāku režīmu un SWDM lietojumprogrammas	Platjoslas daudzmodu šķiedra vairāku{0}}viļņu garumu pārraidei

Faktiskais pārraides attālums ir atkarīgs no raiduztvērēja, pārraides ātruma, optiskās saites budžeta un piemērojamā tīkla standarta. Pirms ražošanas mēs varam pārskatīt visu konfigurāciju.

Base-8 un Base-12 MPO/MTP konfigurācijas

MPO/MTP daudzmodu komplektus var konfigurēt dažādām augsta -blīvuma šķiedru arhitektūrām, tostarp Base-8 un Base-12 sistēmām.

Base-8:8-šķiedru pārraides arhitektūra, ko parasti izmanto paralēlās-optikas lietojumprogrammās un liela ātruma datu centra savienojamībā.

Base-12:12-šķiedras konfigurācija, ko plaši izmanto strukturētos kabeļos un augsta blīvuma mugurkaula sistēmās.

MPO/MTP savienotājs, dzimums un polaritāte

Mēs piegādājam MPO/MTP komplektus ar dažādām savienotāju konfigurācijām, lai tie atbilstu visas saites prasībām.

Savienotāja dzimums

Vīrietis:Savienotājs ar vadošajām tapām

Sieviete:Savienotājs bez vadošajām tapām

Nepieciešamais dzimums ir atkarīgs no savienošanas aprīkojuma, kasetes, adaptera, bagāžnieka vai ielāpu arhitektūras.

Polaritāte

Pieejamās polaritātes konfigurācijas ietver:

A tips:Tieša{0}}šķiedru kartēšana

B tips:Apgrieztā šķiedru kartēšana

C tips:Pārī-apvērstas šķiedras kartēšana

Polaritāte jānorāda kopā ar raiduztvērēju un savienojuma komponentiem, lai nodrošinātu pareizu pārraides/uztveršanas šķiedru maršrutēšanu.

Kabeļu konstrukcijas un apvalka iespējas

MPO/MTP daudzrežīmu komplekti ir pieejami dažādās kabeļu konstrukcijās un apvalku opcijās augsta{0}}blīvuma datu centra kabeļu un uzstādīšanas prasībām.

Apaļš kabelis

Vispārīga{0}}konstrukcija maģistrāles un ielāpu lietojumprogrammām

Mikro-sadales kabelis

Mazāks kabeļa profils liela-blīvuma maršrutēšanai un{1}}ierobežotām instalācijām

Lentes kabelis

Daudz{0}}šķiedru lentes konstrukcija lielam-skaitījumam

LSZH

Zema-dūmu, halogēnu-nesaturoša apvalka iespēja instalācijām ar īpašām drošības prasībām

PVC

Standarta apvalka opcija piemērojamām iekštelpu instalācijām

OFNP

Plenum{0}}novērtēta konstrukcija instalācijām, kurām nepieciešama OFNP kabeļa veiktspēja

Kabeļa garums, šķiedru skaits, kabeļa diametrs, apvalka veids un citas konstrukcijas detaļas tiek izvēlētas atbilstoši nepieciešamajai MPO/MTP montāžas konfigurācijai.

Standarta-zaudējumu un zemu-zaudējumu iespējas

MPO/MTP daudzmodu šķiedru kabeļi tiek piedāvāti standarta-zaudējumu un zemu-zudumu versijās, kas ļauj pielāgot dažādas savienotāju zudumu prasības optiskās saites budžetam.

Konfigurācija	Tipisks lietojums
Standarta-Zaudējums	Vispārīgs datu centrs un augsta{0}}blīvuma daudzmodu šķiedras saites
Zemi{0}}zaudējumi	Ātrgaitas{0}}saites, kurās savienotāja ievietošanas zudumam ir lielāka ietekme uz kopējo saites budžetu

Optiskie parametri: ievietošanas zudums (IL), atgriešanās zudums (RL), šķiedras vājināšanās un savienotāja gala{0}}virsmas ģeometrija.
Ir pieejami maz{0}}zaudējumu komplekti ar atlasītām MPO/MTP savienotāju konfigurācijām un šķiedru veidiem. Norādītās IL/RL robežas tiek apstiprinātas saskaņā ar kabeļa konfigurāciju un projekta prasībām.

Lietojumprogrammas

MPO/MTP daudzmodu šķiedru kabeļi galvenokārt tiek izmantoti augsta{0}}blīvuma īsa attāluma-optiskajam savienojumam, tostarp:

Uzņēmuma datu centri
Mākoņdatošanas iespējas
Augstas{0}}veiktspējas skaitļošanas (HPC) vides
Serveru un slēdžu starpsavienojumi
Augsta{0}}blīvuma strukturēti kabeļi
Datu centra mugurkauls un izplatīšanas saites

Kabeļa konfigurācija tiek izvēlēta atbilstoši optiskajiem moduļiem, statīva arhitektūrai, šķiedru skaitam un nepieciešamajam pārraides attālumam.

Ražošanas iespējas

DIMI Fiber ražo MPO/MTP daudzmodu šķiedru kabeļus un optisko šķiedru kabeļu komplektus, izmantojot integrētu savienotāju komplektu, precīzu šķiedru izbeigšanu, kabeļu apstrādi, optisko testēšanu un galīgo pārbaudi. Mūsu ražošanas iespējas atbalsta standarta MPO/MTP konfigurācijas, kā arī projekta{1}}specifiskus daudzmodu šķiedru kabeļu komplektus.

Automatizēta un precīza{0}}šķiedru sagatavošana, šķelšana, pulēšana un savienotāju montāža
Kontrolēta epoksīda sacietēšana savienotāja izbeigšanai
Kabeļu apvalks un kabeļu konstrukcija dažādām uzstādīšanas prasībām
Ražošanas atbalsts vairāku{0}}šķiedru komplektiem un dažādām MPO/MTP konfigurācijām

Optiskā pārbaude un testēšana

Katru gatavo MPO/MTP komplektu pirms nosūtīšanas var pārbaudīt atbilstoši pasūtītajai konfigurācijai.

Pārbaude / pārbaude	Mērķis	Pircēja pierādījumi
Ievietošanas zuduma pārbaude	Pārbaudiet savienotā mezgla optiskos zudumus	IL testa rezultāts
Atdeves zuduma pārbaude	Pārbaudiet optiskās atstarošanas veiktspēju	RL testa rezultāts
3D interferometrija	Pārbaudiet MPO/MTP gala{0}}sejas ģeometriju	Ģeometrijas pārbaudes protokols
Beigt-sejas pārbaudi	Atklājiet piesārņojumu, skrāpējumus, skaidas un citus defektus	Pārbaudes rezultāts
Polaritātes/šķiedru kartēšana	Pārbaudiet šķiedru secību un polaritāti	Šķiedru kartēšanas ieraksts
Galīgā kvalitātes kontroles pārbaude	Apstipriniet kabeļa konfigurāciju atbilstoši pasūtījumam	Galīgās pārbaudes protokols

Pārbaudes ziņojumus un pārbaužu ierakstus var piegādāt saskaņā ar projekta prasībām.

Pielāgota MPO/MTP daudzmodu šķiedru kabeļu ražošana

Mēs izgatavojam MPO/MTP daudzmodu kabeļu komplektus atbilstoši rasējumiem, MK, paraugiem vai tehniskajām specifikācijām.
Pielāgošana var ietvert:

OM3 / OM4 / OM5 šķiedra
8–144 šķiedru konfigurācijas
Kabeļa garums
Savienotāja veids un dzimums
A / B / C tipa polaritāte

Kabeļu konstrukcijas un apvalka materiāls
Vilkšanas{0}}acu komplekti
Jakas krāsa
Produktu marķēšana un svītrkods
Individuālie pārbaužu ziņojumi

Projekta pasūtījumiem klienti var iesniegt raiduztvērēja modeli, esošās kabeļa specifikācijas, sistēmas rasējumu vai MK konfigurācijas pārskatīšanai pirms ražošanas.

FAQ

J: Vai varat sniegt paraugus pirms ražošanas pasūtījuma?

A: Jā. Pasūtījumu paraugus var veikt, lai pārbaudītu savienotāja piemērotību, kabeļa konstrukciju, šķiedru konfigurāciju, optisko veiktspēju un saderību ar klienta esošo aprīkojumu pirms lielāka ražošanas pasūtījuma.

J: Kāda informācija ir nepieciešama, lai citētu MPO/MTP daudzmodu šķiedru kabeļus?

A: Pamata piedāvājumam parasti ir nepieciešams nepieciešamais daudzums, kabeļa garums, šķiedras konfigurācija, savienotāja konfigurācija un kabeļa konstrukcija. Konkrētiem projekta-pasūtījumiem, norādot raiduztvērēja modeli, MK, zīmējumu vai esošo kabeļa paraugu, mēs varam precīzāk pārskatīt konfigurāciju.

J: Vai varat saskaņot esošo MPO/MTP kabeli?

A: Jā. Esošu kabeli, produkta etiķeti, zīmējumu vai paraugu var izmantot kā atsauci reproducēšanai. Pirms ražošanas apstiprināšanas mēs varam pārskatīt savienotāja konfigurāciju, šķiedru kartēšanu, kabeļa konstrukciju, izmērus un citas identificējamas specifikācijas.

J: Vai atsevišķus kabeļus var marķēt un izsekot?

A: Jā. Ja nepieciešams, kabeļa komplektā var iekļaut izstrādājumu etiķetes, detaļu numurus, svītrkodus, sērijas numurus un citas identifikācijas prasības. Testa ierakstus var saistīt arī ar norādīto produkta identifikāciju.

J: Kā MPO/MTP kabeļu komplekti tiek iesaiņoti starptautiskiem sūtījumiem?

A: Iepakojumu var konfigurēt atbilstoši kabeļa garumam, šķiedru skaitam, savienotāja aizsardzības prasībām un piegādes metodei. Savienojuma gala virsmas ir aizsargātas iepakošanas laikā, lai samazinātu piesārņojuma vai mehānisku bojājumu risku transportēšanas laikā.

J: Vai varat piegādāt kabeļus saskaņā ar mūsu BOM vai projekta specifikācijām?

A: Jā. Projektu pasūtījumiem ir pieejama produkcija, kuras pamatā ir MK{1}}. Piegādāto specifikāciju var pārskatīt pirms ražošanas, lai apstiprinātu nepieciešamo kabeļa konfigurāciju, daudzumus, marķējumu un citas iepirkuma prasības.

J: Kāds ir parastais MPO/MTP kabeļu pasūtījumu izpildes laiks?

A: Izpildes laiks ir atkarīgs no kabeļa konfigurācijas, šķiedru skaita, savienotāja veida, daudzuma, testēšanas prasībām un pašreizējā ražošanas grafika. Apstiprinātais izpildes laiks tiek sniegts pēc tehniskās konfigurācijas un pasūtījuma daudzuma pārskatīšanas.

J: Vai varat iesniegt dokumentāciju kopā ar sūtījumu?

A: Dokumentāciju var piegādāt saskaņā ar pasūtījuma prasībām, tostarp produkta specifikācijām, optisko testu rezultātiem, pārbaudes ierakstiem, iepakojuma informāciju un citiem saskaņotiem kvalitātes dokumentiem.

Kā vienam no profesionālākajiem MPO/MTP daudzmodu šķiedru kabeļu ražotājiem un piegādātājiem Ķīnā, mūsu produktiem ir laba reputācija tirgū. Lūdzu, esiet drošs, ka mūsu rūpnīcā vairumtirdzniecībā tiek pārdots Ķīnā ražots moderns MPO/MTP daudzmodu šķiedras kabelis. Ir pieejams arī pielāgots pakalpojums.
