MPO/MTP viena režīma šķiedras kabelis

Viena -režīma MPO/MTP šķiedru kabeļu komplekti augsta-blīvuma optiskajam savienojumam, palielinātiem pārraides attālumiem un paralēlam optiskajam savienojumam. Pieejams Base-8 un Base-12 konfigurācijās ar 8-, 12, 16 un 24 šķiedru opcijām, APC savienotāju konfigurācijām, A/B/C tipa polaritāti un standarta, zemu zudumu un īpaši zemu zudumu veiktspējas pakāpi.

Zemu zudumu OS2 MPO šķiedras kabelis
Zema zuduma OS2 MPO šķiedras kabelis ir rūpnīcas-vienmodas-šķiedru komplekts, kas izmanto OS2 9/125 μm šķiedru un MPO/MTP-saderīgus vairāku-šķiedru savienotājus ar savienotāju un polaritātes...

Skatīt vairāk

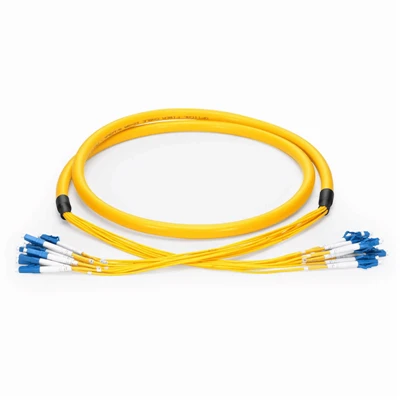

MPO uz LC viena režīma šķiedras kabelis
MPO uz LC viena režīma šķiedru kabelis ir rūpnīcas{0}}izslēgšanas OS2 bloks, kas pārveido daudzšķiedru MPO/MTP saskarni atsevišķos LC dupleksos savienojumos.

Skatīt vairāk
MPO viena režīma plākstera vads
MPO viena režīma plākstera vads ir rūpnīcas -pieslēgums daudzšķiedru optiskais mezgls, kas abos galos izmanto OS2 vienmoda-šķiedru un MPO/MTP-saderīgas savienotāju saskarnes.

Skatīt vairāk
MPO viena režīma maģistrāles kabelis
MPO viena režīma maģistrāles kabelis ir rūpnīcas -pieslēgums daudzšķiedru optiskais mezgls, kas abos galos izmanto OS2 viena -moda šķiedras un MPO/MTP{4}}saderīgus savienotājus.

Skatīt vairāk

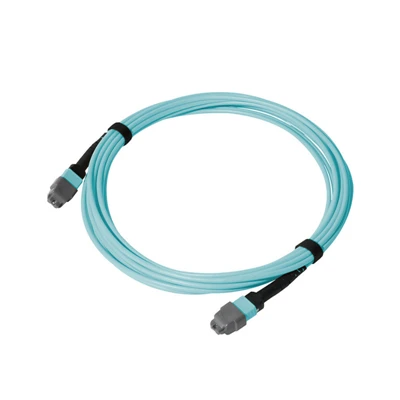

OS2 MTP viena režīma šķiedras kabelis
OS2 MTP vienmoda šķiedras kabelis ir rūpnīcas-pieslēgts MTP/MPO maģistrāles komplekts, kas izmanto OS2 9/125 μm vienmoda-šķiedru ar daudzšķiedru savienotājiem abos galos tiešai savienošanai starp...

Skatīt vairāk
OS2 MPO viena režīma šķiedras kabelis
OS2 MPO vienmoda šķiedras kabelis ir rūpnīcas-pieslēgums daudzšķiedru optiskais mezgls augsta-blīvuma viena režīma-šķiedru savienojumam datu centros, telekomunikāciju un citās strukturētās optisko...

Skatīt vairāk

Viena režīma šķiedras kabeļa specifikācijas opcijas

Mūsu MPO/MTP vienmoda{0}}kabeļi izmanto OS2 vienmoda{2}}šķiedru optiskajām saitēm, kur pārraides attālums, ievietošanas zudums un saites-budžeta kontrole ir ļoti svarīga.

Specifikācija	Iespējas
Šķiedras veids	OS2 viens režīms
Šķiedras pakāpe	G.652.D / G.657.A1 / G.657.A2
Šķiedru skaits	8/12/16/24 šķiedras
Bāzes konfigurācija	Base-8 / Base-12
Darbības viļņa garums	1310/1550 nm
WDM diapazons	1270–1330 nm opcijas atbilstoši pielietojumam
Polaritāte	A tips / B tips / C tips
Darba temperatūra	-20 grādiem līdz +70 grādiem

G.657.A1 un G.657.A2 bend-nejutīgas šķiedras ir pieejamas augsta-blīvuma maršrutēšanai, kur ir jāņem vērā samazināts līkuma rādiuss un kabeļa-telpas ierobežojumi.

Standarta, zema-zaudējumu un īpaši-zema-zaudējumu veiktspēja

MPO/MTP viena{0}}režīmu komplekti ir pieejami dažādās ievietošanas-zaudējumu kategorijās, lai pielāgotos dažādiem optisko saišu budžetiem.

Veiktspējas pakāpe	Maksimālais ievietošanas zudums
Standarta	Mazāks vai vienāds ar 0,70 dB
Zemi zaudējumi	Mazāks vai vienāds ar 0,35 dB
Īpaši-zemi zaudējumi (ULL)	Mazāks vai vienāds ar 0,25 dB

Nepieciešamā zuduma pakāpe ir jāizvēlas atbilstoši raiduztvērēja specifikācijai, savienoto savienojumu skaitam, pārraides attālumam un pieejamā optiskās jaudas budžetam. ULL konfigurācijas ir pieejamas sistēmām, kurās savienotāja zudumam ir lielāka ietekme uz kopējo saites budžetu.

Base-8 un Base-12 MPO/MTP konfigurācijas

Base-8 un Base-12 arhitektūras atbalsta dažādas paralēlās šķiedras pārraides un aprīkojuma saskarnes.

Base-8 viena režīma MPO

Optiskām sistēmām, kas izmanto 8-šķiedru paralēlās saskarnes, ir pieejamas 8 bāzes konfigurācijas, un tās ir piemērotas augsta blīvuma arhitektūrām, kas saistītas ar jaunāku ātrdarbīgu optisko savienojumu.
Pieejamās konfigurācijas ietver:

8 šķiedru MPO/MTP bloki
Vīriešu vai sieviešu savienotāji
A tipa / B tipa / C tipa polaritāte
APC savienotāju konfigurācijas
Standarta, zemi{0}}zaudējumi un ULL veiktspēja
Pielāgoti kabeļu garumi un konstrukcijas

Base-12 viena režīma MPO

Pamata-12 konfigurācijas nodrošina 12 šķiedru savienojumu izveidotajām MPO/MTP kabeļu arhitektūrām un augsta blīvuma mugurkaula lietojumprogrammām.
Pieejamās konfigurācijas ietver:

12 šķiedru MPO/MTP bloki
24 šķiedru bloki, izmantojot divas 12 šķiedru saskarnes
Vīriešu vai sieviešu savienotāji
A tipa / B tipa / C tipa polaritāte
APC konfigurācijas
Standarta un zemu{0}}zaudējumu iespējas

MPO/MTP savienotājs un polaritātes saderība

Viena -režīma MPO/MTP savienojumiem ir nepieciešams pareizs savienotāja dzimums, šķiedru kartēšana, polaritāte un gala{1}}virsmas konfigurācija.

A tips:Tieša{0}}šķiedru kartēšana

B tips:Apgrieztā šķiedru kartēšana

C tips:Pārī-apvērstas šķiedras kartēšana

Vīrietis:Uzstādītas vadošās tapas

Sieviete:Vadītāja tapas izlaistas

APC:8 grādu leņķa fiziskā kontakta konfigurācija piemērojamām viena -režīmu saskarnēm

Nomaiņas kabeļiem vai projekta pasūtījumiem konfigurācijas pārbaudei var nodrošināt aprīkojuma modeli, saskarnes specifikāciju, esošo kabeļa paraugu, rasējumu vai šķiedru kartēšanu.

MPO/MTP viena režīma kabeļa konstrukcija

Ir pieejamas dažādas kabeļu konstrukcijas uzstādīšanas vietai, maršrutēšanai un mehāniskajām prasībām.

Kabeļu konstrukcija	Tipiska prasība
Apaļš kabelis	Vispārēja strukturēta kabeļu un aprīkojuma maršrutēšana
Plakana lente	Augsta-blīvuma paralēlu šķiedru izvietojums
Mikro kabelis	Samazināts kabeļa diametrs un ierobežota maršrutēšanas vieta

Jakas iespējas ietver LSZH, OFNP, OFNR un PVC atkarībā no uzstādīšanas prasībām un piemērojamiem vietējiem kodiem.

Viena režīma un daudzrežīmu MPO/MTP

Galvenā atšķirība starp šo kategoriju un MPO/MTP daudzmodu šķiedru kabeļiem ir optiskā šķiedra un pārraides arhitektūra.

Vienums	MPO/MTP viens režīms	MPO/MTP daudzrežīms
Šķiedra	OS2	OM3 / OM4 / OM5
Kodola izmērs	9/125 μm	50/125 μm
Tipisks viļņa garums	1310/1550 nm	850 nm
Transmisijas sasniedzamība	Liels{0}}attālums	Īsāks{0}}attālums
Tipisks lietojums	Mugurkauls, DCI, telekomunikācijas, starp{0}}ēka	Datu centra īsas{0}}sasniedzamības saites
Ātrgaitas{0}}interfeiss	Viena{0}}režīmu DR/FR un saistītās sistēmas	Daudzmodu SR sistēmas

Atlasiet vienu režīmu, ja iekārta norāda OS2 šķiedru, saitei ir nepieciešams paplašināts sasniedzamība vai pieejamajam optiskajam budžetam ir nepieciešami viena režīma pārraides raksturlielumi.

MPO/MTP viena režīma kabeļa lietojumprogrammas

Datu centra starpsavienojums

Augsta-blīvuma OS2 MPO/MTP komplekti savienojumiem starp datu zālēm, tīkla izplatīšanas zonām un ilgāk{2}}nodrošinošām optiskām saitēm.

400G / 800G optiskais savienojums

Pamata-8 un citas paralēlas-šķiedru konfigurācijas saderīgām ātrgaitas optisko raiduztvērēju arhitektūrām.

Telekomunikāciju un mobilo sakaru operatoru tīkli

MPO/MTP savienojamība viena{0}}režīma mugurkaula un augsta{1}}blīvuma šķiedru sadales sistēmām.

WDM un paralēlās optiskās sistēmas

Viena -režīma komplekti, kas atbalsta optiskās sistēmas, kas izmanto 1310 nm, 1550 nm vai piemērojamos WDM viļņu garuma diapazonus.

Inter-Building Fiber saites

Iepriekš-pārtraukta viena-režīma savienojamība saitēm starp ēkām, aprīkojuma telpām un tīkla sadales punktiem.

Optiskā pārbaude un kvalitātes pārbaude

Katru MPO/MTP viena režīma kabeļa komplektu pirms nosūtīšanas var pārbaudīt atbilstoši norādītajai optiskajai un fiziskajai konfigurācijai.

Ievietošanas zudumi un atgriešanas zaudējumi:Pārbaudīts noteiktos viļņu garumos, tostarp 1310 nm un 1550 nm.

3D interferometriskā pārbaude:Pārbauda šķiedras augstumu, izliekuma rādiusu, virsotnes nobīdi un uzgaļa ģeometriju.

Sejas pārbaudes beigas-:Pārbauda, vai nav skrāpējumu, bedru, piesārņojuma un citu{0}}galu defektu.

Polaritātes pārbaude:Apstiprina A, B vai C tipa šķiedru kartēšanu.

Galīgā konfigurācijas pārbaude:Pārbauda šķiedru skaitu, savienotāja veidu, dzimumu, polaritāti, kabeļa konstrukciju, garumu un marķējumu.

Partijas{0}}līmeņa pārbaudes dokumentāciju var nodrošināt atbilstoši projekta un pasūtījuma prasībām.

Mūsu priekšrocības MPO/MTP kabeļu ražošanā

50,000+ m² ražošanas telpas

Vairāk nekā 50 000 m² ražošanas telpas atbalsta īpašas zonas optisko šķiedru kabeļu montāžai, savienotāju ražošanai, aparatūras izgatavošanai un galīgajai pārbaudei.

ISO-Sertificēta kvalitātes vadība

ISO 9001:2015, ISO 14001 un TL 9000 sertifikāti nodrošina dokumentētu kvalitātes vadības sistēmu ražošanai un kvalitātes kontrolei.

50+ Inženieri un tehniķi

Vairāk nekā 50 inženieru un tehniķu atbalsta produktu izstrādi, procesu uzlabošanu, prototipu izstrādi un pielāgotus optiskās šķiedras risinājumus.

Elastīga ražošanas jauda

Ikgadējais vairāk nekā 2 miljonu savienotāju komplektu, 500 000 metru optiskās šķiedras kabeļa, 100 000 sadales kārbu un 200 000 aparatūras piederumu gada jauda nodrošina gan liela apjoma ražošanu, gan pasūtījumus.

FAQ

J. Kāda šķiedra tiek izmantota MPO/MTP vienmoda kabeļos?

A: Standarta šķiedras veids ir OS2 viena -režīms ar G.652.D, G.657.A1 un G.657.A2 opcijām atbilstoši lietojumprogrammai.

J: Vai MPO/MTP viena{0}}režīms parasti ir APC?

A: APC parasti tiek norādīts viena -režīma MPO/MTP lietojumprogrammām, kur optiskajam interfeisam ir nepieciešams leņķiskais fiziskais kontakts un lielāka atdeve{1}}zaudējumu veiktspēja. Savienotāja pulēšanai jāatbilst aprīkojuma saskarnei.

J: Kas ir Base-8 MPO kabelis?

A: Base-8 MPO kabelis izmanto 8 šķiedru interfeisa arhitektūru un tiek izmantots optiskajās sistēmās, kas paredzētas astoņu šķiedru paralēlajam savienojumam.

J: Kāda ir atšķirība starp zemu{0}}zaudējumu un īpaši-zemu-zaudējumu MPO kabeļiem?

A: Zema{0}}zuduma konfigurācijas nodrošina ievietošanas zudumu līdz norādītajam zemajam-zaudējuma ierobežojumam, savukārt ULL konfigurācijas mērķis ir stingrāka ievietošanas-zaudējuma vērtība, piemēram, mazāka par vai vienāda ar 0,25 dB. Atbilstošā atzīme ir atkarīga no sistēmas saites budžeta.

J: Vai G.657.A2 šķiedru var izmantot MPO/MTP kabeļos?

A: Jā. G.657.A2 bend-nejutīga viena-moda šķiedra var tikt norādīta, ja nepieciešama augsta-blīvuma maršrutēšana vai stingrāka līkumu pārvaldība.

J: Vai varat nodrošināt pielāgotus MPO/MTP vienmoda{0}}kabeļus?

A: Jā. Projekta prasībām var norādīt šķiedru skaitu, bāzes konfigurāciju, polaritāti, savienotāja dzimumu, kabeļa garumu, zudumu pakāpi, kabeļa konstrukciju, apvalku, marķējumu un iepakojumu.
