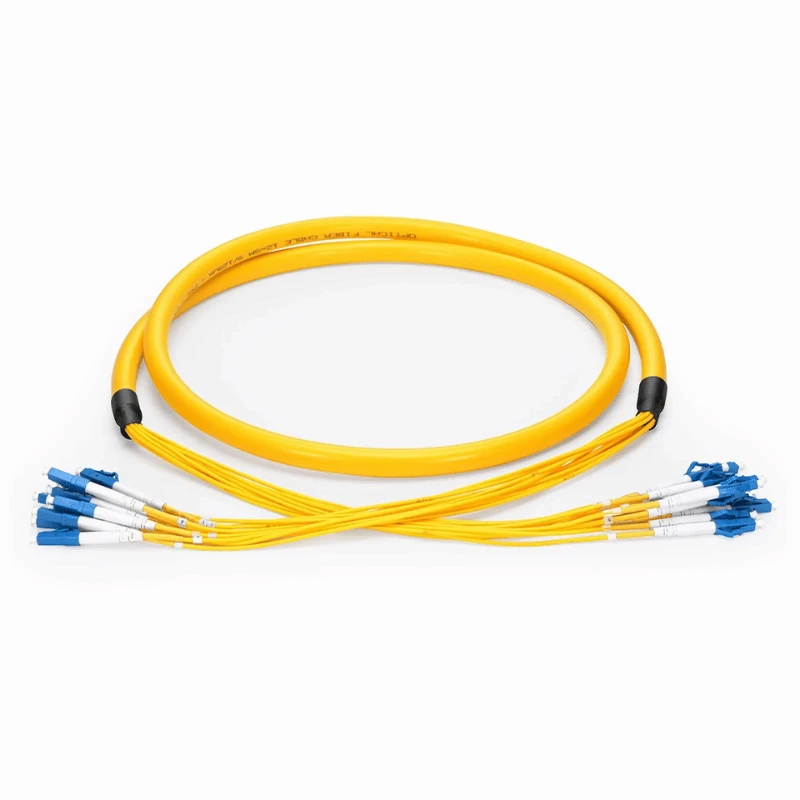

MPO uz LC viena režīma šķiedru kabelis ir rūpnīcas{0}}izslēgšanas OS2 bloks, kas pārveido daudzšķiedru MPO/MTP saskarni atsevišķos LC dupleksos savienojumos.
Tehniskās specifikācijas
|
Parametrs |
Specifikācija |
|
Produkta veids |
MPO uz LC viena režīma šķiedras kabelis |
|
Šķiedras veids |
OS2 Single Mode, 9/125 μm |
|
Šķiedras pakāpe |
G.652.D / G.657.A1 |
|
Šķiedru skaits |
8/12/24 Šķiedras |
|
MPO savienotājs |
MPO/MTP savietojams, vīrietis/sieviete |
|
MPO poļu valoda |
UPC / APC |
|
LC savienotājs |
LC Duplekss |
|
LC poļu valoda |
UPC / APC |
|
Polaritāte |
A tips / B tips / C tips |
|
Ievietošanas zudums |
Standarta zudumi ir mazāki vai vienādi ar 0,35 dB; Zems zudums Mazāks vai vienāds ar 0,20 dB |
|
Atgriešanās zaudējums |
UPC lielāks vai vienāds ar 50 dB; APC Lielāks vai vienāds ar 60 dB |
|
Kabeļa garums |
Pielāgots |
|
Izlaušanās garums |
Pielāgots |
|
Jakas iespējas |
LSZH / OFNP |
|
Darba temperatūra |
-20 grādiem līdz +70 grādiem |
|
Optiskā pārbaude |
Ievietošanas zudums / atgriešanas zudums |
|
Pārbaudes dokumentācija |
Individuāls optiskā testa ziņojums |
|
Standarta |
IEC 61300-3-35 |
MPO-uz-LC Breakout konfigurācija
Kabelis izmanto vairāku{0}}šķiedru MPO/MTP saskarni vienā pusē un atdala atsevišķas šķiedras caur sadales sekciju LC dupleksajos savienojumos otrā pusē.
Standarta dupleksā attiecība starp MPO šķiedru skaitu un LC savienojumiem ir:
|
MPO šķiedru skaits |
Standarta LC dupleksais izkārtojums |
|
8 Šķiedras |
4 × LC Duplekss |
|
12 šķiedras |
6 × LC Duplekss |
|
24 Šķiedras |
12 × LC Duplekss |
LC-puses šķiedru izvietojumu nosaka apstiprinātā šķiedru kartēšana, nevis tikai šķiedru skaits.
Konfigurācija un verifikācija
Pirms izgatavošanas MPO{0}}to-LC konfigurācija ir jāpārbauda atbilstības saskarnēm un paredzētās saites optiskajām prasībām.
Savienotāja konfigurācija
Norādiet MPO dzimumu un pulēšanu saskaņā ar MPO saskarni. LC pusē tiek izmantoti dupleksie savienotāji ar nepieciešamo UPC vai APC pulēšanu.
Polaritātes un šķiedru kartēšana
Atlasiet A, B vai C tipu atbilstoši nepieciešamajai šķiedras kartēšanai un esošajai MPO savienojuma shēmai. Ja vajadzīgā polaritāte nav skaidra, apstiprināšanai var sniegt esošo kabeļa specifikāciju vai savienojuma shēmu.
Optiskais zudums
Atlasiet standarta-zaudējumu vai zemu{1}}zaudējumu konfigurāciju atbilstoši visas optiskās saites ievietošanas-zaudējumu budžetam.
Kabeļa izmēri
Apstipriniet kopējo kabeļa garumu un pārrāvuma garumu saskaņā ar aprīkojuma izkārtojumu un nepieciešamo LC savienojuma pozīciju.
MPO-uz-LC Assembly Manufacturing
Specifikācija{0}}Pamatota montāža
Katrs komplekts ir izgatavots no apstiprinātā šķiedru skaita, savienotāja konfigurācijas, polaritātes, šķiedru kartējuma un kabeļa izmēriem, un apstiprinātā konfigurācija tiek izmantota kā ražošanas atsauce.
MPO/MTP un LC darbības pārtraukšana
MPO/MTP un atsevišķie LC dupleksie savienotāji ir rūpnīcā{0}}izbeigti atbilstoši norādītajai savienotāja konfigurācijai un noslīpēti, izmantojot kontrolētus izbeigšanas un pārbaudes procesus.
Kontrolēts izlaušanās
Izdalīšanas sekcija atdala šķiedras norādītajos LC savienojumos, vienlaikus saglabājot apstiprināto šķiedru izvietojumu montāžas procesā.
Ražošanas kontrole
DIMI optisko šķiedru komplektu ražošana tiek atbalstīta ar īpašu optisko testēšanas un pārbaudes aprīkojumu, kas paredzēts savienotāju un optiskās veiktspējas pārbaudei pirms nosūtīšanas.
Testēšana un pārbaude
100% optiskā pārbaude
Katram gatavajam mezglam pirms nosūtīšanas tiek veikta ievietošanas zuduma un atgriešanas zuduma pārbaude, lai pārbaudītu optisko veiktspēju atbilstoši noteiktajām prasībām.
Savienotāja beigas-Sejas pārbaude
MPO/MTP un LC savienotāju gala virsmas tiek pārbaudītas, vai tās nav piesārņotas, skrāpējumi, bedrītes un citi apstākļi, kas var ietekmēt savienotāju pāreju vai optisko veiktspēju.
3D ģeometrijas pārbaude
Ja tas norādīts savienotāja konfigurācijai, interferometriskā pārbaude pārbauda savienotāja gala{0}}virsmas ģeometriju, tostarp šķiedras augstumu, izliekuma rādiusu un virsotnes nobīdi.
Testa dokumentācija un izsekojamība
Par piegādāto komplektu var sniegt individuālus optisko testu datus, ja nepieciešams, testa ierakstu saistīt ar atbilstošo ražošanas identifikāciju.
Projekta-Īpaša konfigurācija
Lai saņemtu piedāvājumu, pircēji var sniegt informāciju, kas nepieciešama, lai definētu un pārbaudītu MPO{0}}to-LC montāžu:
Savienojuma informācija
MPO saskarnes un savienotāja dzimums
Šķiedru skaits
Polaritātes un šķiedru kartēšana
MPO un LC pulēšanas prasības
Fiziskās detaļas
Kopējais kabeļa garums
Izlaušanās garums
Jaka prasība
Pasūtījuma detaļas
Nepieciešamais daudzums
Marķējuma vai identifikācijas prasības
Iepakojuma prasības
Ja polaritāte vai šķiedru kartējums ir neskaidrs, konfigurācijas pārskatīšanai pirms ražošanas var nodrošināt esošo kabeļa specifikāciju, savienojuma shēmu, savienojuma interfeisu vai informāciju par aprīkojumu.
Atkārtotiem pasūtījumiem var atsaukties uz iepriekš apstiprinātu ražošanas specifikāciju, lai saglabātu to pašu apstiprināto konfigurāciju, kad projekta prasības paliek nemainīgas.
FAQ
J: Kāda ir atšķirība starp MPO uz LC pārtraukuma kabeli un MPO maģistrālo kabeli?
A. MPO–LC pārrāvuma kabelis pārveido daudzšķiedru MPO/MTP saskarni atsevišķos LC dupleksos savienojumos, savukārt MPO maģistrāles kabelis abos galos uztur MPO/MTP savienojumus daudzšķiedru starpsavienojumam.
J: Kāda ir atšķirība starp MPO un MTP MPO–LC kabelim?
A: MPO ir standartizēta vairāku{0}}šķiedru savienotāja saskarne, savukārt MTP ir augstākas veiktspējas savienotāja dizains, kura pamatā ir MPO saskarne. Nepieciešamā savienotāja konfigurācija ir jāsaskaņo ar instalēšanai norādīto savienojuma interfeisu.
J: Kā MPO–LC kabeli izvēlēties rezerves instalācijai?
A: Pirms pasūtīšanas saskaņojiet rezerves kabeli ar esošo šķiedru skaitu, MPO saskarni, savienotāja dzimumu, polaritāti, šķiedru kartēšanu, LC konfigurāciju, kabeļa izmēriem un optiskajām prasībām.
J: Kā MPO–LC kabelis ietekmē optiskās saites budžetu?
A: Montāža optiskajai saitei pievieno savienotāja un izbeigšanas zudumus, tāpēc tā norādītie vai izmērītie ievietošanas zudumi ir jāiekļauj, aprēķinot pieejamo sistēmas zuduma rezervi.
J: Kāds liekuma rādiuss būtu jāņem vērā MPO un LC pārrāvuma kabeļa gadījumā?
A: Minimālais lieces rādiuss ir jāapstiprina no izvēlētās kabeļa konstrukcijas un jāņem vērā gan galvenajai kabeļa daļai, gan pārrāvuma zonai, vadot mezglu cauri ierobežotām telpām.
J: Kāda testa dokumentācija ir nodrošināta ar MPO uz LC vienmoda šķiedras kabeli?
A: Var nodrošināt individuālus optiskās pārbaudes datus par piegādāto komplektu, tostarp izmērītos ievietošanas zudumu un atgriešanas zudumu rezultātus, lai pārbaudītu atbilstību noteiktajām prasībām.
J: Kāds ir MOQ MPO uz LC viena režīma šķiedras kabeli?
A: Standarta MOQ ir 500 gabali vienā konfigurācijā, un galīgais daudzums ir apstiprināts saskaņā ar nepieciešamo šķiedru skaitu, savienotāja konfigurāciju un projekta prasībām.
J: Kāds ir sagatavošanās laiks MPO uz LC viena režīma šķiedras kabeli?
A: Paraugus parasti var pabeigt 3–5 darba dienu laikā, savukārt lielapjoma ražošanai parasti nepieciešamas 15–30 darbdienas atkarībā no apstiprinātās konfigurācijas un pasūtījuma daudzuma.
