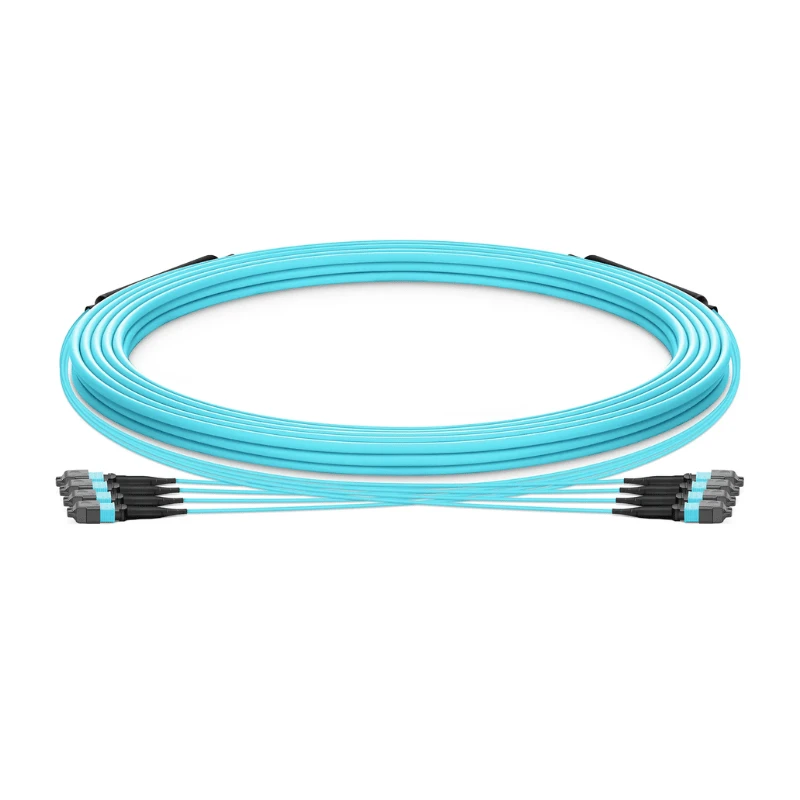

OM3 MPO daudzmodu šķiedru kabelis ir rūpnīcas{1}}pieslēguma daudzmodu šķiedru komplekts, kas izveidots ar OM3 optisko šķiedru un MPO/MTP daudzšķiedru savienotājiem.
Tehniskās specifikācijas
|
Parametrs |
Specifikācija |
|
Produkta veids |
OM3 MPO daudzmodu šķiedras kabelis |
|
Šķiedras veids |
OM3 daudzmodu šķiedra |
|
Šķiedras izmērs |
50/125 μm |
|
Viļņa garums |
850 nm / 1300 nm |
|
Šķiedru skaits |
8 / 12 / 24 / 48 / 72 / 144 Šķiedras |
|
Savienotāja veids |
MPO / MTP |
|
Savienotājs A |
Vīrietis / sieviete; Piesprausts/atsprausts |
|
Savienotājs B |
Vīrietis / sieviete; Piesprausts/atsprausts |
|
Polaritāte |
A tips / B tips / C tips |
|
Kabeļa struktūra |
Apaļš kabelis / mikro{0}}sadales kabelis / lentes kabelis |
|
Jakas materiāls |
LSZH / PVC / OFNP |
|
Kabeļa garums |
Pielāgots garums |
|
Darba temperatūra |
-20 grādiem līdz +70 grādiem |
|
Optiskā pārbaude |
Ievietošanas zudums / atgriešanas zudums |
|
Savienotāju pārbaude |
Beigās-Sejas pārbaude/3D interferometra pārbaude |
|
Atbilstība |
RoHS / REACH / CE; UL 910 un CPR konfigurācijas ir atkarīgas no piemērojamās kabeļa konstrukcijas |
OM3 šķiedras raksturojums
OM3 šķiedras klase nosaka optiskā ceļa daudzmodu pārraides raksturlielumus, savukārt MPO/MTP izbeigšana nosaka, kā atsevišķie šķiedru kanāli tiek parādīti iekārtas saskarnē.
Montāžas{0}}līmeņa veiktspēja
OM3 MPO komplektam šķiedras specifikācija un savienotāja gals tiek novērtētas kā pabeigts optiskais ceļš, nevis kā neatkarīgi komponentu apraksti.
Zaudējumu konfigurācija
DIMI nodrošina dažādas MPO/MTP zudumu pakāpes, ļaujot norādīt gatavo komplektāciju atbilstoši pievienotās saites optiskā{0}}zaudējuma prasībām.
Pārraides nosacījumi
Sasniedzamais pārraides attālums ir atkarīgs no visas optiskās saites, ieskaitot raiduztvērējus, pasīvos komponentus un pieejamo optisko budžetu, nevis no kabeļa specifikācijas atsevišķi.
Kabeļu konstrukcija
Kabeļa struktūra
Izvēlētā kabeļa konstrukcija nosaka daudzšķiedru komplekta iekšējo izvietojumu un mehānisko aizsardzību pirms MPO/MTP pārtraukšanas.
Šķiedru aizsardzība
Izvēlētā konstrukcija grupē un aizsargā atsevišķas šķiedras atbilstoši norādītajam kabeļa projektam un šķiedru skaitam.
Jakas specifikācija
Apvalka konstrukcija ir noteikta kopā ar gatavā kabeļa nepieciešamajām mehāniskajām, vides un atbilstības prasībām.
MPO darbības pārtraukšana
Savienotāja konfigurācija:MPO/MTP savienotāji rūpnīcā tiek pārtraukti atbilstoši norādītajam savienotāja veidam, dzimumam, tapu konfigurācijai un šķiedru kartēšanai no gala{0}}līdz{1}}galam.
Polaritātes un šķiedru kartēšana:Norādītā polaritāte nosaka šķiedru -pozīcijas attiecību starp abiem savienotāja galiem, pirms nosūtīšanas pirms nosūtīšanas pārbaudot pabeigto montāžu, salīdzinot ar apstiprināto kartēšanu.
Produkta kvalitātes pārbaude
Optiskā pārbaude
Katram gatavajam mezglam pirms nosūtīšanas tiek veikta ievietošanas zuduma un atgriešanas zuduma pārbaude saskaņā ar apstiprināto optisko specifikāciju.
01
Savienotāja ģeometrija
MPO savienotāja ģeometriju pārbauda ar 3D interferometra mērījumiem, tostarp šķiedras augstumu, izliekuma rādiusu un virsotnes nobīdi.
02
Beigt-sejas pārbaudi
Pirms gatavā mezgla atlaišanas tiek pārbaudītas savienotāju gala virsmas, vai nav virsmas defektu un piesārņojuma.
03
Polaritātes pārbaude
Šķiedras nepārtrauktība un polaritāte tiek pārbaudīta saskaņā ar norādīto kartējumu, lai pārbaudītu kanālu atbilstību visā komplektā.
04
Produkta izsekojamība
Ja ir norādīta sērijveida ziņošana, gatavo kabeli var saistīt ar tā ierakstītajiem optiskajiem un savienotāja pārbaudes datiem, izmantojot tam piešķirto identifikācijas numuru.
05
FAQ
J: Vai OM3 MPO kabeli var izmantot saitē, kas satur OM4 šķiedru?
A: Jauktās OM3/OM4 saites pirms izvietošanas ir jānovērtē, ņemot vērā raiduztvērēja specifikāciju un sistēmas optisko budžetu, jo kopējā veiktspēja ir atkarīga no kombinētās šķiedras un komponentu specifikācijām.
J: Kas jāapstiprina pirms atkārtota OM3 MPO kabeļa pasūtījuma?
A: Apstiprinātā produkta specifikācija, iepriekšējā pasūtījuma atsauce vai ražošanas paraugs ir jāizmanto, lai apstiprinātu saskaņoto konfigurāciju pirms atkārtotas ražošanas.
J: Vai apstiprinātu paraugu var izmantot kā ražošanas atsauci OM3 MPO kabeļa pasūtījumam?
A: Jā. Apstiprināts paraugs var kalpot kā ražošanas atsauce, ja tā konfigurācija un piemērojamās pārbaudes prasības ir dokumentētas apstiprinātajā pasūtījuma specifikācijā.
J: Vai DIMI var izgatavot OM3 MPO kabeli pēc esošas klienta specifikācijas?
A: Jā. Esošu klienta specifikāciju var izmantot kā ražošanas atsauci, ja vajadzīgā konfigurācija, tehniskās prasības un pārbaudes kritēriji ir skaidri definēti un apstiprināti pirms ražošanas.
J: Kas parasti ir nepieciešams OM3 MPO kabeļa piedāvājumam?
A: Projekta daudzums, mērķa piegādes datums, esošās daļas numurs, apstiprināts paraugs vai iepriekšēja pasūtījuma atsauce var palīdzēt piegādātājam sagatavot cenas piedāvājumu atbilstoši vajadzīgajai konfigurācijai.
J: Vai OM3 MPO kabeļus var piegādāt oriģinālā aprīkojuma ražotājiem vai privātiem{1}}uzlīmju pasūtījumiem?
A. Apstiprinātajā ražošanas specifikācijā var tikt iekļautas oriģinālā aprīkojuma ražotāju vai privāto marķējumu{0}}prasības, tostarp saskaņotās produkta identifikācijas, marķēšanas, iepakošanas un dokumentācijas prasības.
J: Kādus dokumentus var pieprasīt OM3 MPO kabeļa pasūtījumam?
A. Kā daļu no pasūtījuma dokumentācijas prasībām pircēji var norādīt nepieciešamos testu ziņojumus, produkta identifikācijas ierakstus, pārbaudes ierakstus vai citus kvalitātes dokumentus.
J: Kā pircēji var novērtēt OM3 MPO kabeļa piegādātāju pirms ražošanas pasūtījuma veikšanas?
A: Pircēji pirms ražošanas pasūtījuma apstiprināšanas var pārskatīt piegādātāja produkta specifikācijas, paraugu apstiprināšanas procesu, optiskās pārbaudes ierakstus, savienotāja pārbaudes iespējas, piemērojamos sertifikātus un ražošanas dokumentāciju.
