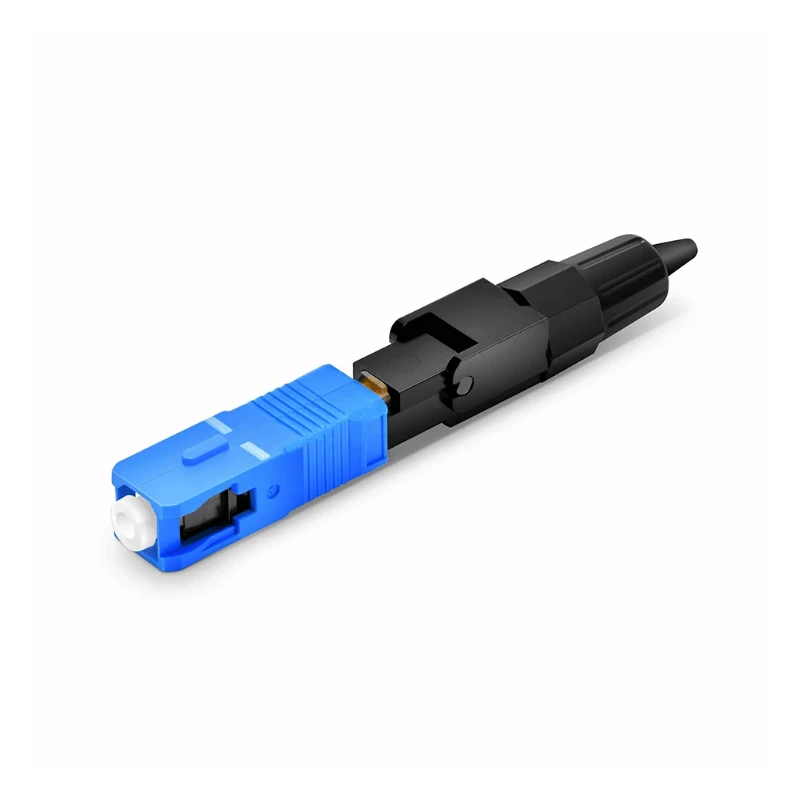

Optisko šķiedru kabeļa SC UPC savienotājs

Optisko šķiedru kabeļa SC UPC savienotājs ir rūpnīcā{0}}salikts SC savienotājs, kas paredzēts viena-režīmu optiskā šķiedru kabeļa pieslēgšanai un savstarpējai savienošanai. Tas izmanto 2,5 mm keramikas uzgali un stumšanas-savienojuma struktūru, lai nodrošinātu stabilu pārošanos ar saderīgiem SC adapteriem. Standarta konfigurācija ir piemērota 9/125 μm vienmoda-šķiedrai un 2,0 mm kabelim, un projekta prasībām ir pieejami citi kabeļu diametri un montāžas konfigurācijas.

Savienotājs sastāv no cirkonija keramikas uzgaļa, savienotāja korpusa, izlīdzināšanas komponentiem un spriedzes{0}}atbrīvošanas elementa. 2,5 mm uzgalis nodrošina standartizētu SC savienojuma saskarni, savukārt stumšanas-savienojuma mehānisms nodrošina vienkāršu uzstādīšanu un noņemšanu no SC adapteriem.

UPC gala virsma ir pulēta, lai nodrošinātu fizisku kontaktu starp savienojošām šķiedru virsmām un kontrolētu optisko atstarošanos. Savienotāja korpuss aizsargā iekšējo izlīdzināšanas struktūru, savukārt spriedzes-atbrīvošanas sliede samazina mehānisko spriegumu pie kabeļa-uz-pārejas savienojuma.

Standarta versija ir paredzēta 9/125 μm vienmoda{2}}šķiedrai, ieskaitot OS2{5}}tipa lietojumprogrammas. Komplektiem, kuros tiek izmantota lieces -nejutīga šķiedra, saderību var norādīt arī saskaņā ar piemērojamo ITU-T šķiedru kategoriju. ITU-T G.657 aptver lieces-zaudējumu-nejutīgu vienmoda-šķiedru un kabeli, ko īpaši izmanto piekļuves un augsta blīvuma instalācijās.

Savienotājs jāizvēlas atbilstoši šķiedras režīmam, kabeļa diametram, adaptera saskarnei, pulēšanas veidam un pielietojuma videi.

Telekomunikāciju tīkli:Iekārtu starpsavienojumi, sadales rāmji un pārvades saites

Ftth/fttx:Optiskā sadale un abonenta{0}}šķiedru savienojumi

Datu centri:Patching un aprīkojuma savienojamība, kur ir norādītas sc saskarnes

Uzņēmumu tīkli:Mugurkauls un{0}}uz-šķiedru saišu veidošana

Catv un pārraide:Optisko signālu sadale un iekārtu savstarpējā savienošana

Rūpnieciskie tīkli:Šķiedru savienojumi automatizācijas un sakaru sistēmās, kur ir piemērota vides specifikācija

Sc push{0}}pull saskarne ir īpaši praktiska lietojumprogrammām, kurām nepieciešama bieža savienotāja uzstādīšana un noņemšana.

OEM un projektu pasūtījumiem savienotāju var konfigurēt atbilstoši prasībām, tostarp:

Lielapjoma ražošanai pirms masveida ražošanas ir jāapstiprina piemērojamais rasējums, optiskās specifikācijas, kabeļa konstrukcija, pielaides prasības un pārbaudes kritēriji.

Katra ražošanas partija pirms nosūtīšanas ir jāpārbauda saskaņā ar apstiprināto produkta specifikāciju. Galvenie pārbaudes elementi ietver:

Sejas{0}}pārbaudes beigas:Piesārņojums, skrāpējumi, skaidas un pulēšanas defekti

Ievietošanas zuduma pārbaude:Verifikācija pret norādīto maksimālo vērtību

Atdeves zuduma pārbaude:Upc back{0}}atspoguļošanas veiktspējas pārbaude

Uzmavu un izmēru pārbaude:Kritiskā saskarne un montāžas izmēri

Kabeļa-līdz-savienotāja montāžas pārbaude:Bagāžnieka, korpusa, gofrēšanas un deformācijas-atslogošanas stāvoklis

Pārošanās/izturības pārbaude:Savienotāja veiktspējas pārbaude pēc atkārtotas savienošanas, ja nepieciešams

Vides pārbaude:Temperatūras vai mitruma pārbaude, ja to prasa projekta specifikācija

OEM pasūtījumiem var noteikt papildu mehāniskos, vides vai optiskos testus saskaņā ar klienta piemērojamo specifikāciju vai testa standartu. Savienotāju saskarnes izmēri jākontrolē saskaņā ar piemērojamajām IEC 61754-4 SC saimes prasībām.
