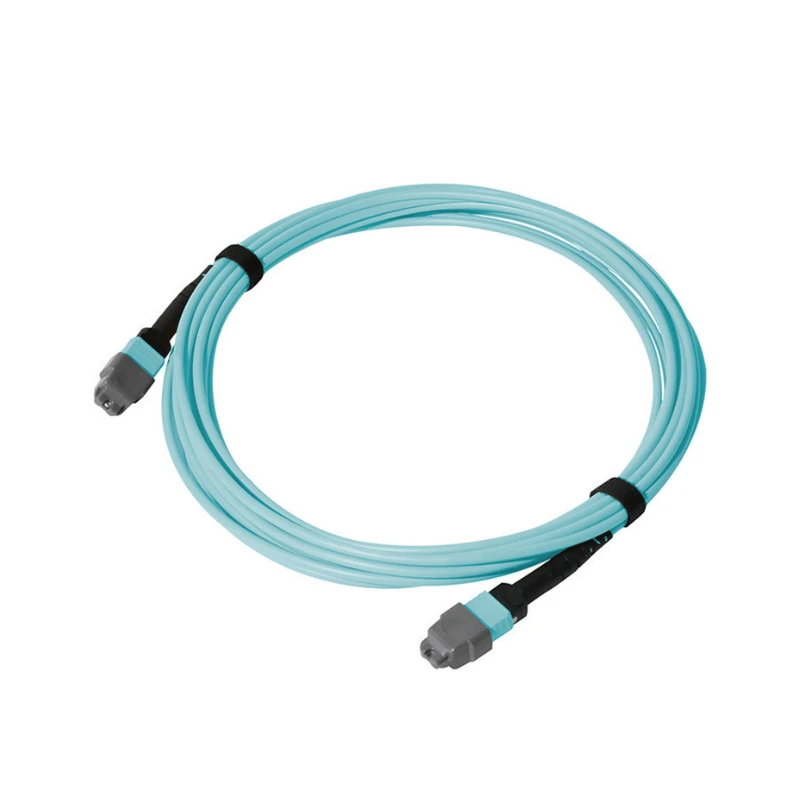

MTP cilpas kabelis

MTP cilpas kabelis ir rūpnīcā{0}}salikts vairāku šķiedru{1}}optiskais mezgls, kas nodrošina noteiktu optisko atgriešanās ceļu, izmantojot MTP/MPO saskarni. Tas novirza pārraidītos optiskos kanālus atpakaļ uz norādītajiem saņemšanas kanāliem tajā pašā saskarnē, lai veiktu raiduztvērēja verifikāciju, slēdžu-portu testēšanu, aprīkojuma diagnostiku un optiskās pārbaudes procedūras.

Norādiet MTP cilpu atbilstoši mērķa testa interfeisam. Nepieciešamā konfigurācija ir jāapstiprina pirms ražošanas, pamatojoties uz saskarni, savienotāju pārošanos, kanālu kartēšanu un optiskā testa stāvokli.

Saskaņojiet šķiedru skaitu ar interfeisu:Izvēlieties šķiedru skaitu atbilstoši testējamās saskarnes aktīvajiem optiskajiem kanāliem un savienotāja konfigurācijai.

Saskaņojiet šķiedras veidu ar optisko interfeisu:Saskaņojiet šķiedru tipu ar optisko režīmu, kas norādīts mērķa raiduztvērējam, aprīkojumam vai testa ierīcei.

Apstipriniet MTP/MPO savienotāja dzimumu:Apstipriniet vajadzīgo savienotāja dzimumu no savienojuma saskarnes; vīrišķie savienotāji ir piesprausti, bet sieviešu savienotāji ir atsprausti.

Apstipriniet Tx{0}}uz-Rx kartēšanu:Pirms pasūtīšanas apstipriniet vajadzīgās Tx{0}}to{1}}Rx kanāla attiecības, īpaši lietojumprogrammas-konkrētām pārbaudes konfigurācijām.

Pārbaudiet optiskā testa stāvokli:Apstipriniet, vai pārbaudei ir nepieciešama tieša vai novājināta atpakaļcilpa, un norādiet nepieciešamos saņemšanas{0}}barošanas nosacījumus, ja nepieciešams.

Atpakaļcilpas konfigurāciju nosaka ne tikai šķiedru skaits, bet arī tas, kā pārraidītie kanāli tiek atgriezti paredzētajos uztveršanas kanālos.

Tiešā cilpa:Tiešā cilpa atgriež pārraidīto signālu bez tīšas papildu vājināšanas, ja iegūtā uztveršanas jauda atbilst testa prasībām.

Vājināta atpakaļcilpa:Vājināta konfigurācija rada noteiktu papildu optisko zudumu, ja testam nepieciešama mazāka uztveršanas jauda.

Vājināšanās specifikācija:Norādiet nepieciešamo vājinājumu vai mērķa uztvērēja stāvokli, lai optisko konfigurāciju varētu apstiprināt pirms ražošanas.

Pirms nosūtīšanas MTP atpakaļcilpas komplekti tiek pārbaudīti saskaņā ar apstiprinātajām ražošanas specifikācijām, kas attiecas uz savienotāja ģeometriju, gala -virsas stāvokli, optisko veiktspēju un definēto Tx-to{2}}Rx maršrutēšanu.

Savienotājs un beigas-Sejas vadība:3D interferometra pārbaude tiek izmantota, lai pārbaudītu MTP/MPO savienotāja ģeometriju, tostarp šķiedras augstumu, virsotnes nobīdi un izliekuma rādiusu, savukārt savienotāju gala virsmas tiek pārbaudītas, vai tās nav piesārņotas un vai nav redzami defekti.

Optiskā un kartēšanas pārbaude:Katrs komplekts tiek individuāli pārbaudīts attiecībā uz ievietošanas zudumu un atgriešanās zudumu atbilstoši norādītajai konfigurācijai un testa viļņa garumam, savukārt noteiktais Tx{0}}to{1}}Rx maršruts tiek pārbaudīts, salīdzinot ar apstiprināto ražošanas kartēšanu.

Pārbaudes ieraksti:Par atsevišķiem mezgliem var nodrošināt sērijveida testu ierakstus, tostarp piemērojamos optisko testu datus un pārbaužu rezultātus produkta kvalifikācijai un ienākošajai pārbaudei.

Pielāgotie MTP cilpas kabeļi ir konfigurēti atbilstoši klienta aprīkojuma vai testa{0}}ierīces prasībām.

Interfeisa atsauce
Nodrošiniet mērķa aprīkojumu, raiduztvērēju vai testa{0}}ierīces saskarni, lai pirms ražošanas varētu pārskatīt nepieciešamo savienotāju un komplekta konfigurāciju.

Kartēšanas atsauce
Nestandarta cilpām norādiet porta karti, šķiedras-pozīcijas diagrammu vai Tx-to{3}}Rx vadu specifikāciju.

Optiskā prasība
Nodrošiniet nepieciešamo vājinājumu vai mērķa uztvērēja stāvokli, ja kontrolētā optiskā jauda ir daļa no testa specifikācijas.

Ražošanas atsauce
Norādiet nepieciešamo kabeļa garumu, daudzumu, identifikāciju un iepakojuma prasības piedāvājumam un ražošanai.
Lietojumprogrammu -specifiskām konfigurācijām DIMI pirms ražošanas pārskata piegādāto saskarni, kartēšanu un testēšanas prasības, lai varētu pārbaudīt ražošanas specifikāciju, salīdzinot ar pieprasīto komplektāciju.
