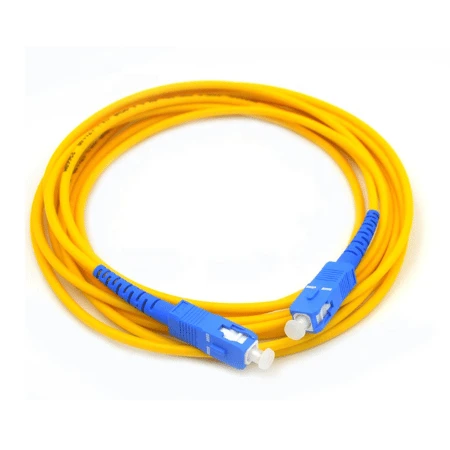

Dimi Single Mode Fiber Optic Pigtail ir rūpnīcā{0}}noslēdzams optisko šķiedru komplekts ar savienotājgalu un tukšu{1}}šķiedras galu saplūšanai. Tas ir paredzēts pastāvīgai šķiedras izbeigšanai.
Bīre ir pieejama ar G.652D, G.657A1 vai G.657A2 vienmodas šķiedru, un to var piegādāt ar SC, LC, FC, ST, E2000 un citām savienotāju konfigurācijām. Dažādām tīkla un uzstādīšanas prasībām var norādīt savienotāja pulēšanu, šķiedras diametru, kabeļa garumu, apvalka materiālu un marķējumu.
Tehniskās specifikācijas
|
Vienums |
Specifikācija |
|
Šķiedras veids |
Viens režīms |
|
Šķiedru standarts |
G.652D, G.657A1, G.657A2 |
|
Šķiedras izmērs |
9/125 μm |
|
Šķiedru skaits |
Simplekss; krāsu{0}}kodēti 12 kodolu komplekti |
|
Pigtail garums |
1 m, 1.5 m, 2 m, 3 m |
|
Jaka OD |
0,9 mm, 2,0 mm, 3,0 mm |
|
Jakas materiāls |
LSZH vai PVC |
|
Jakas krāsa |
Dzeltens |
|
Savienotājs poļu |
UPC vai APC |
|
Savienotāja opcijas |
SC, LC, FC, ST, E2000 |
|
Tipisks ievietošanas zudums |
Mazāks vai vienāds ar 0,25 dB |
|
Atgriešanās zaudējums |
UPC lielāks vai vienāds ar 45 dB; APC Lielāks vai vienāds ar 60 dB |
Savienotāju un šķiedru konfigurācija
Savienojamais gals tiek izvēlēts atbilstoši klienta tīklā izmantotajam adapterim, ielāpu panelim vai optiskajam aprīkojumam. Pieejamās konfigurācijas ietver:
SC/UPC un SC/APC parastajiem sadales un piekļuves tīkliem.
LC/UPC un LC/APC augsta{0}}blīvuma lāpīšanai un kompaktam aprīkojumam.
FC/UPC un FC/APC lietojumprogrammām, kurām nepieciešama vītņota savienotāja saskarne.
ST un E2000 noteiktām mantotajām vai projekta{1}}konkrētām sistēmām.
UPC un APC nav savstarpēji aizvietojamas pulēšanas iespējas. APC nodrošina zemāku{1}}atspoguļošanas līmeni un parasti tiek izvēlēts sistēmām, kurās atdeves zudums ir īpaši svarīgs.
Šķiedras pusē G.652D ir piemērots vispārējai viena režīma pārraidei, savukārt G.657A1/A2 var izvēlēties, ja nepieciešama uzlabota lieces veiktspēja. 0,9 mm vienkāršā struktūra ir piemērota kompaktai maršrutēšanai un individuālai saplūšanas -savienošanai.
Lietojumprogrammas
Dimi viena režīma šķiedru optiskās saites tiek izmantotas, ja ir nepieciešams pastāvīgs sapludināts{0}}šķiedru savienojums, tostarp:
ODF un šķiedru sadales rāmji šķiedru izbeigšanai un lāpīšanai.
Šķiedru savienojuma aizdares ienākošo un izejošo šķiedru organizēšanai un izbeigšanai.
FTTH/FTTx sadales sistēmas abonentu -puses un piekļuves-tīkla šķiedras pārvaldībai.
Šķiedru spaiļu kārbas un pie sienas{0}}montētas kastes, kur nepieciešama kompakta šķiedras maršrutēšana.
Datu centri un uzņēmumu tīkli augsta -blīvuma viena-režīma optiskās šķiedras savienojuma pabeigšanai.
CATV un telekomunikāciju tīkli, kuriem nepieciešami stabili optiskie savienojumi.
Tīkla remonta un paplašināšanas projekti, kuros esošās šķiedras ir jāpārtrauc vai jāpār{0}}no jauna.
Tukšais-šķiedras gals ir sapludināts-ar ienākošo optisko šķiedru, savukārt savienotais gals ir ievietots atbilstošajā adapterī vai aprīkojuma portā.
Pielāgošana un OEM
OEM produkcija ir pieejama, ja projektam ir nepieciešamas ne{0}}standarta montāžas vai identifikācijas prasības.
Atkarībā no pielietojuma ražošanas specifikācijās var iekļaut pielāgotus bizes garumus, savienotāju kombinācijas, šķiedru skaitu, apvalka krāsu, marķējumu, savienotāja zīmolu, iepakojuma formātu un klienta{0}}noteiktas pārbaudes prasības.
OEM pasūtījumiem nepieciešamais šķiedru standarts, savienotāja konfigurācija, pulēšanas veids, izmēru pielaides, optiskās veiktspējas kritēriji, marķējums un iepakojums pirms ražošanas jāapstiprina saskaņā ar klienta rasējumu, specifikāciju vai pirkuma pasūtījumu.
Kvalitātes kontrole un testēšana
Kvalitātes kontrole koncentrējas uz katras ražošanas partijas optisko veiktspēju, savienotāja gala virsmu, izmēru konsekvenci un montāžas integritāti.
Tipiskā pārbaude ietver:
Ievietošanas zudumu pārbaude, lai pārbaudītu savienojuma zudumu attiecībā pret norādīto pieņemšanas ierobežojumu.
Atdeves zuduma pārbaude UPC/APC savienotāja veiktspējai.
Savienotāja gala-sejas pārbaude, lai pirms nosūtīšanas noteiktu piesārņojumu, skrāpējumus, bedrītes vai ģeometrijas defektus.
Ja nepieciešams, šķiedru nepārtrauktības un polaritātes pārbaudes.
Izmēru pārbaude bizes garumam, apvalka diametram un savienotāja konfigurācijai.
Vizuāla un montāžas pārbaude savienotāja korpusam, bagāžniekam, šķiedras maršrutēšanai un iepakojumam.
Katru sūtījumu var piegādāt saskaņā ar saskaņotajām produkta specifikācijām un pārbaudes prasībām.
FAQ
J: Vai es varu pasūtīt paraugus pirms lielapjoma pasūtījuma veikšanas?
A: Jā. Paraugi ir pieejami specifikācijai un montāžas pārbaudei pirms lielapjoma ražošanas. Parauga prasībās jānorāda savienotājs, pulēšanas veids, šķiedras konfigurācija, garums un daudzums.
J: Vai vienā pasūtījumā var apvienot dažādas bizes konfigurācijas?
A: Jā. Vienā pirkuma pasūtījumā var iekļaut vairākas konfigurācijas, piemēram, dažādus savienotāju veidus, garumus vai pulēšanas prasības. Katra konfigurācija jānorāda atsevišķi, lai izvairītos no ražošanas un iepakošanas kļūdām.
J: Kā bizes tiek iepakotas starptautiskiem sūtījumiem?
A. Pīģes parasti tiek saliktas komplektā vai atsevišķi aizsargātas un iepakotas kartona kastītēs, lai novērstu savienotāju piesārņojumu, šķiedru izliekšanos un mehāniskus bojājumus apstrādes laikā. Lielapjoma pasūtījumiem var norādīt eksporta iepakojumu un marķēšanu.
J: Kādus dokumentus var pievienot pasūtījumam?
A: Tipiskā komerciālā dokumentācija ietver komercrēķinu, iepakojuma sarakstu un nosūtīšanas dokumentus. Pārbaudes vai pārbaudes dokumentāciju var nodrošināt, ja to pieprasa pirkuma pasūtījums vai saskaņota kvalitātes specifikācija.
J: Kā nodrošināt konsekvenci starp dažādām ražošanas partijām?
A: Ražošana tiek kontrolēta saskaņā ar apstiprinātajām produkta specifikācijām un pārbaudes kritērijiem katram pasūtījumam. Atkārtotu pirkumu gadījumā apstiprinātā parauga vai specifikācijas saglabāšana kā atsauce palīdz saglabāt konfigurācijas konsekvenci starp partijām.
J: Vai varat atbalstīt trešās puses{0}}pārbaudi pirms nosūtīšanas?
A: Jā. Ja pircējs to pieprasa, pirms nosūtīšanas var noorganizēt -trešās puses pārbaudi. Pirms ražošanas vai nosūtīšanas jāvienojas par pārbaudes apjomu, paraugu ņemšanas metodi, pieņemšanas kritērijiem un pārbaudes izmaksām.
J: Kāda informācija ir nepieciešama, lai apstiprinātu saderību ar mūsu aprīkojumu?
A: Norādiet aprīkojuma vai adaptera saskarni, nepieciešamo savienotāja konfigurāciju, šķiedras specifikāciju un piemērojamās optiskās prasības. Aizstāšanas vai integrācijas projektiem fotoattēli, rasējumi vai esošais bizes paraugs var palīdzēt pārbaudīt nepieciešamo konfigurāciju pirms ražošanas.
