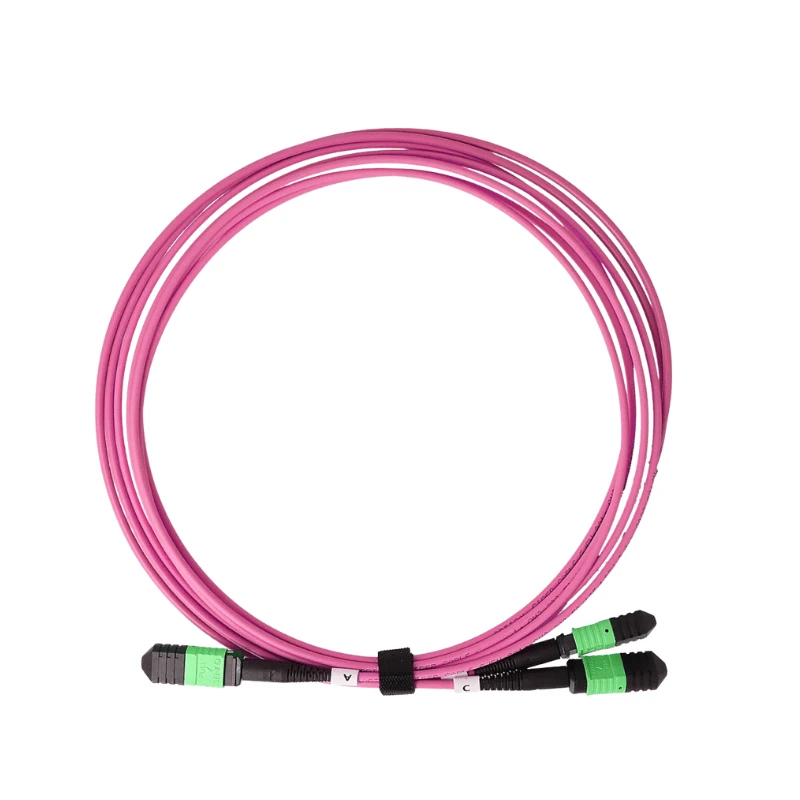

MPO viena režīma cilpas kabelis ir rūpnīcas -noslēgts OS2 viena -režīmu komplekts, kas maršrutē Tx kanālus atpakaļ uz norādītajiem Rx kanāliem, izmantojot MPO saskarni, lai lokāli pārbaudītu saderīgus portus un raiduztvērējus.
Tehniskās specifikācijas
|
Parametrs |
Specifikācija |
|
Produkta veids |
MPO viena režīma cilpas kabelis |
|
Šķiedras veids |
OS2 Single Mode, 9/125 μm |
|
Savienotāja interfeiss |
MPO |
|
Savienotāja dzimums |
Vīrietis (piesprausts) / sieviete (atsprausts) |
|
Šķiedru skaits |
8F / 12F / 16F / 24F / 32F |
|
Savienotājs poļu |
APC |
|
Polaritātes / tapu kartēšana |
Standarta vai klienta{0}}norādīta Tx/Rx kanālu kartēšana |
|
Optiskā vājināšanās |
0 dB standarts; pieejams pielāgots vājinājums |
|
Ievietošanas zudums |
Standarts: mazāks vai vienāds ar 0,70 dB; Elite Low Loss: mazāks vai vienāds ar 0,35 dB |
|
Atgriešanās zaudējums |
Lielāks vai vienāds ar 60 dB |
|
Pārbaudīt viļņa garumu |
1310 nm / 1550 nm |
|
Kabeļa garums |
Pielāgots garums atbilstoši apstiprinātajai konfigurācijai |
|
Kabeļa diametrs |
3,0 mm; pielāgoti izmēri ir jāapstiprina |
|
Jakas iespējas |
LSZH / OFNP / OFNR / PVC |
|
Darba temperatūra |
-20 grādiem līdz +70 grādiem |
|
Standarti |
IEC 61754-7, TIA-604-5, IEC 61300, RoHS |
|
Pielāgošana |
Šķiedru skaits, garums, apvalks, marķējums un citas apstiprinātas konfigurācijas |
Loopback{0}}Īpaša optiskā konstrukcija
Iekšējais optiskais atgriešanās ceļš
Šķiedru izkārtojums MPO komplektā rada definētu optisko atgriešanās ceļu, nevis parasto savienojumu no punkta{0}}līdz{1}}punktam.
Vairāku{0}}šķiedru kanālu atgriešana
Vairāki viena režīma kanāli tiek novirzīti caur MPO komplektu, lai nodrošinātu vienlaicīgu optisko atdevi vairāku-šķiedru testēšanai.
Integrēta kanālu maršrutēšana
Tx{0}}uz-Rx šķiedru savienojumi ir iekļauti komplektā, saglabājot nepieciešamo kanālu attiecību starp MPO saskarni un optisko atgriešanās ceļu.
Tx/Rx kanālu kartēšana
Aprīkojums{0}}Atbilstošs maršruts
Iekšējā šķiedras maršrutēšana ir norādīta, lai katru Tx kanālu atgrieztu tā norādītajā Rx kanālā atbilstoši mērķa MPO portam vai raiduztvērēja konfigurācijai.
Šķiedru skaita saskaņošana
Izvēlētajam šķiedru skaitam jāatbilst testējamā MPO porta vai raiduztvērēja aktīvās šķiedras pozīcijām un joslas konfigurācijai.
Pinout{0}}pamatota verifikācija
Nodrošinot aprīkojuma kontaktdakšu vai kanālu karti, pirms ražošanas var pārbaudīt nepieciešamo Tx-to-Rx.
Konfigurācijas apstiprinājums
MPO saskarne, savienotāja dzimums, šķiedru skaits un Tx/Rx kanālu piešķiršana ir jāsaskaņo ar mērķa portu vai raiduztvērēju pirms ražošanas.
Optiskā veiktspēja
Zaudējumu budžets
Atlasītajam ievietošanas{0}}zaudējumu līmenim ir jāsaglabājas iekārtas vai testa iestatījuma optisko zudumu robežās.
Atgriešana-Prasība par zaudējumiem
Norādītajam atdeves{0}}zaudējumu līmenim ir jāatbilst optiskajam interfeisam un pārbaudes procedūrai.
Vājināšanās saskaņošana
Ja atgrieztā optiskā jauda ir jākontrolē pārbaudāmā aprīkojuma uztvērēja diapazonā, var norādīt novājinātu konfigurāciju.
Rūpnīcas pārbaude
Katrs gatavais MPO viena režīma cilpas kabelis pirms nosūtīšanas tiek pārbaudīts un pārbaudīts saskaņā ar apstiprinātajām produkta specifikācijām.
Savienotāja ģeometrija
3D interferometriskā pārbaude pārbauda MPO uzgaļa ģeometriju saskaņā ar piemērojamo savienotāja specifikāciju.
01
Beigu-sejas stāvoklis
Digitālā mikroskopa pārbaude pirms nosūtīšanas pārbauda savienotāja gala virsmu piesārņojumu un redzamus defektus.
02
Optiskā veiktspēja
Ievietošanas zudumi un atgriešanas zudumi tiek mērīti gatavajā komplektā norādītajā testa viļņa garumā.
03
Konfigurācijas pārbaude
Pabeigtā montāža tiek pārbaudīta, salīdzinot ar apstiprināto savienotāja dzimumu, šķiedru skaitu un Tx/Rx kartēšanu.
04
Pārbaudes dokumentācija
Pasūtījumiem, kuriem nepieciešama produkta{0}}līmeņa optiskā verifikācija, var iesniegt atsevišķus testa rezultātus.
05
Kur testa iestatījumos iederas atgriezeniskā cilpa
Porta-līmeņa verifikācija:Atgriezeniskā cilpa nodrošina lokālu atgriešanās ceļu, lai pārbaudītu saderīgas MPO saskarnes Tx/Rx optisko ceļu.
Raiduztvērēja pārbaude:Montāža var kalpot kā optiskais atgriešanas savienojums, pārbaudot MPO{0}}uztvērēju bez attālās saites partnera.
Kļūdu izolācija:Izmantojot noteiktu cilpas nosacījumu, ar portu vai raiduztvērēju saistītās problēmas var nošķirt no kļūmēm, kas saistītas ar ārējām šķiedras saitēm.
Ražošanas pārbaudes iekārta:To pašu konfigurēto atpakaļcilpas komplektu var iekļaut atkārtojamās iekārtās vai raiduztvērēja pārbaudes procedūrās.
FAQ
J: Kāda ir atšķirība starp MPO cilpas kabeli un standarta MPO šķiedras kabeli?
A: Standarta MPO kabelis savieno divus optiskos galapunktus, savukārt MPO cilpa iekšēji novirza Tx kanālus atpakaļ uz norādītajiem Rx kanāliem vietējai optiskai pārbaudei.
J: Kāda informācija jāiekļauj MPO cilpas kabeļa piedāvājumā?
A: Iekļaujiet mērķa MPO saskarni vai raiduztvērēju, savienotāja dzimumu, šķiedru skaitu, Tx/Rx kartējumu vai kontaktligzdu, kabeļa garumu un vājinājuma prasību, ja piemērojams.
J: Kas man būtu jānorāda, ja nav zināms nepieciešamais MPO cilpas atgriešanas kontaktdakša?
A. Norādiet aprīkojuma vai raiduztvērēja modeli un visas pieejamās porta specifikācijas vai kanāla karti, lai pirms ražošanas varētu pārskatīt nepieciešamo Tx{0}}to{1}}Rx maršrutēšanu.
J: Kā izvēlēties šķiedru skaitu MPO cilpai?
A: Saskaņojiet šķiedru skaitu ar mērķa MPO porta vai raiduztvērēja aktīvās šķiedras pozīcijām un joslas konfigurāciju.
J: Kad ir nepieciešama vājināšanās MPO viena režīma cilpā?
A: Vājināšanās tiek izmantota, ja atgrieztajai optiskajai jaudai ir jāpaliek uztvērēja diapazonā vai norādītajā testējamā aprīkojuma testa stāvoklī.
J: Vai MPO viena režīma cilpu var konfigurēt konkrētam raiduztvērēja vai aprīkojuma modelim?
A: Jā. Konfigurāciju var pārskatīt, ņemot vērā mērķa saskarni, savienotāja dzimumu, šķiedru skaitu un nepieciešamo Tx/Rx kanālu kartēšanu.
J: Vai daudzjoslu optisko raiduztvērēju testēšanai ir pieejamas liela{0}}blīvuma MPO konfigurācijas?
A: Jā. 16-šķiedras un 32-fiber Elite Low Loss konfigurācijas ir pieejamas augsta-blīvuma viena režīma testa iestatījumiem, kuriem nepieciešami vairāki paralēli optiskie kanāli.
J: Vai atsevišķus testa rezultātus var piegādāt ar MPO cilpas kabeli?
A: Jā. Atsevišķus testa rezultātus var iesniegt, ja ir nepieciešama produkta-līmeņa optiskā pārbaude vai sērijveida-atbilstoša testa dokumentācija.
