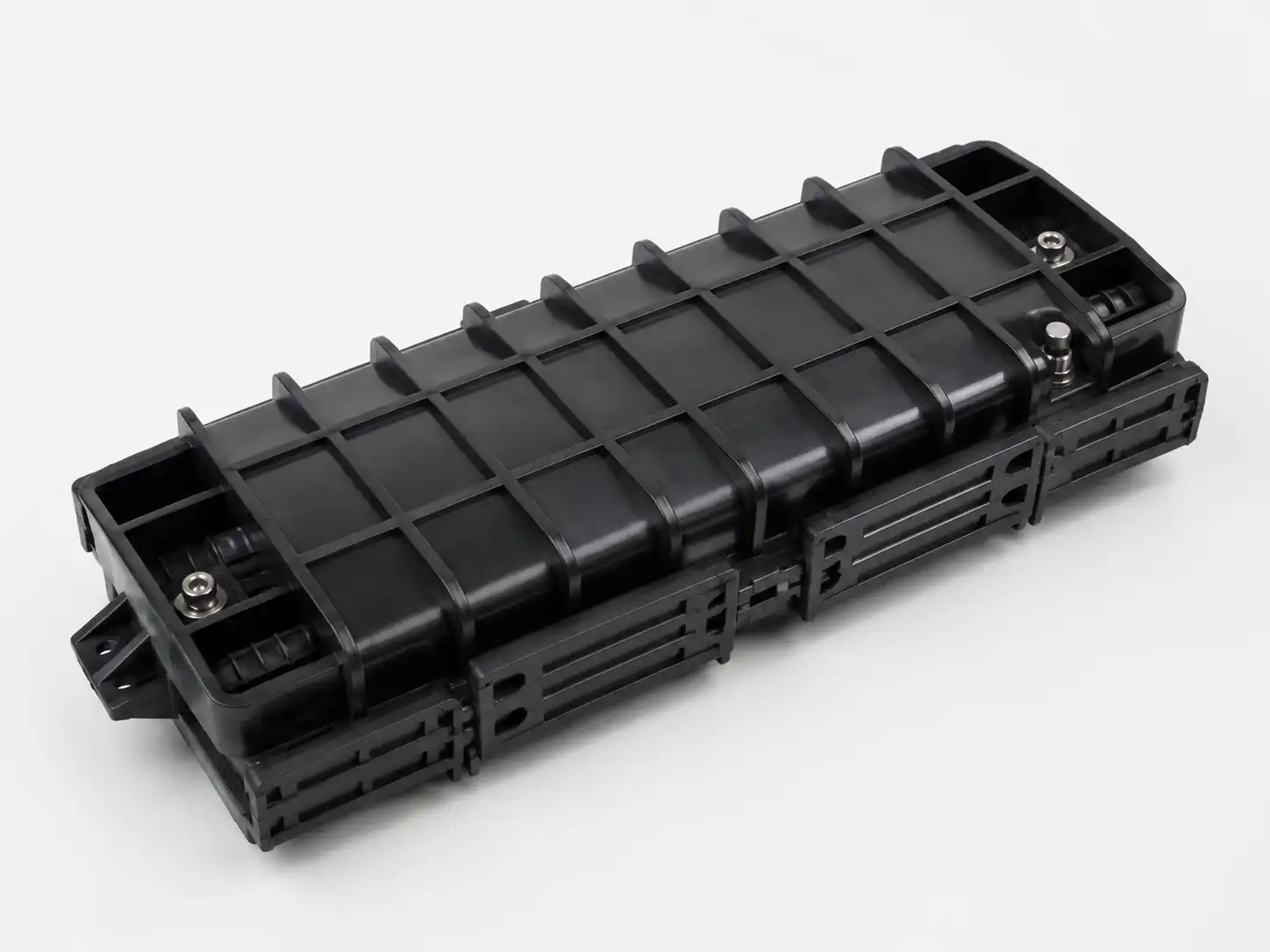

12 Core Horizontal Fiber Optic Splice Closure ir kompakts āra korpuss, kas aizsargā un organizē līdz pat 12 vienas -šķiedras savienojumus FTTH un ārpus{3}}iekārtu tīklos. Tā horizontālā iekšējā struktūra ir piemērota kabeļu savienojumu blīvēšanai, atzarojuma punktiem un remonta vietām, kur ir ierobežota vieta un savienojuma jauda. Slēgs izmanto atkārtoti-ievadāmu mehānisko blīvējumu un konfigurējamus kabeļu ievadus praktiskai apkopei uz vietas.
Tehniskās specifikācijas
|
Specifikācija |
Sīkāka informācija |
|
Produkta veids |
12 šķiedru horizontāla optiskās šķiedras savienojuma aizvēršana |
|
Slēgšanas veids |
Horizontāli / iekļauti |
|
Maksimālā savienojuma jauda |
12 vienas-šķiedras salaidumi |
|
Savienojuma paplāte |
1 × 12 F paplāte |
|
Kabeļu porti |
2 vai 4 porti; 1-in/1-out vai 2-in/2-out |
|
Kabeļa diametrs |
Parasti Ø5–13 mm, atkarībā no konfigurācijas{2}} |
|
Mājokļa materiāls |
UV-izturīga inženiertehniskā plastmasa; PC / ABS / PP iespējas |
|
Blīvēšanas metode |
Atkārtoti-ievadāms mehāniskais blīvējums |
|
Aizsardzības novērtējums |
IP68 klases dizains |
|
Darba temperatūra |
−40 grādi līdz +65 grāds |
|
Standarta krāsa |
Melns |
Struktūras un šķiedru pārvaldība
Slēgs apvieno aizsargapvalku, blīvēšanas sistēmu, kabeļu-ievades komponentus, savienojuma paplāti, šķiedru-maršruta laukumu un kabeļa-stipruma-locekļa stiprinājuma punktus. 12F savienojuma paplāte nodrošina savienojuma uzmavas un šķiedru atslābumu sakārtotu, vienlaikus saglabājot kontrolētu šķiedru maršrutēšanu. Kabeļa ierobežotājs izolē ārējos vilkšanas spēkus no savienojuma zonas, samazinot mehānisko spriegumu uzstādīšanas un apkopes laikā.
Atkārtoti{0}}ievadāmā mehāniskā struktūra ļauj tehniķiem atvērt korpusu pārbaudei, remontam vai tīkla pārveidošanai, nenomainot visu aizdari.
Kabeļu saderība un uzstādīšana
Pirms pasūtīšanas apstipriniet šķiedru skaitu, kabeļa ārējo diametru, kabeļa -ievadīšanas daudzumu, kabeļa konstrukciju, stiprības-locekļa veidu un nepieciešamo uzstādīšanas metodi. Šie parametri nosaka atbilstošo portu un blīvējuma konfigurāciju.
Korpusu var piegādāt uz antenas, staba/sienas -montējamiem, kanāliem, rokturiem/lūkas, pazemē un tieši-ieraktiem lietojumiem ar nepieciešamajiem montāžas un blīvēšanas piederumiem. Uzstādīšanas laikā kabeļu apvalki un stiprības elementi ir droši jānostiprina pirms šķiedru maršrutēšanas, un ir jāsaglabā ražotāja noteiktais minimālais lieces rādiuss.
Lietojumprogrammas
Tipiski lietojumi ietver:
FTTH kritums un izplatīšanas savienošana kompaktos tīkla{0}}malas punktos
Antenas un staba{0}}kabeļu savienojumi vietās, kur ir ierobežota vieta
Cauruļu un rokturu instalācijas, kurām nepieciešama aizsargāta inline savienošana
Kabeļu remonta punkti pēc trases bojājumiem vai apkopes
Atzaru savienojumi lauku platjoslas un pēdējās{0}}jūdzes tīklos
Sienas -ārpus savienojuma punkti pie ēkām un piekļuves mezgliem
OEM/ODM un piegāde
DIMI atbalsta OEM logotipa marķēšanu, pielāgotu iepakojumu, korpusa krāsu, kabeļa{0}}porta konfigurāciju un piederumu komplektus. Projektu pasūtījumiem inženieri pirms ražošanas var pārskatīt šķiedru skaitu, kabeļa diametru, uzstādīšanas vidi un zīmola prasības. Paraugus var piegādāt produktu novērtēšanai un projekta apstiprināšanai.
Kvalitātes pārbaude un dokumentācija
Kvalitātes kontrole ietver ienākošo materiālu pārbaudi,-procesa montāžas pārbaudes, plombēšanu un mehānisko verifikāciju, gatavā-produkta pārbaudi un eksporta-iepakojuma pārbaudi. Piemērojamās produktu pārbaudes var ietvert IP68 blīvējumu, kabeļa stiepes un aiztures, trieciena, saspiešanas, locīšanas, temperatūras ciklu, UV novecošanas un sāls{5}}izsmidzināšanas testēšanu attiecīgajām metāla sastāvdaļām.
Projekta novērtēšanai var nodrošināt datu lapas, pārbaužu ierakstus un piemērojamos testu ziņojumus. DIMI ražošanas sistēmā ir iekļauti ISO 9001:2015 un TL-9000 kvalitātes vadības sertifikāti.
Pasūtīšana un loģistika
MOQ
100 gab standarta lielapjoma pasūtījumiem; izvērtēšanai pieejami pasūtījumu paraugi.
01
Apstrāde
Parasti 7–14 darba dienas pēc specifikācijas un pasūtījuma apstiprināšanas.
02
Piegāde
Parasti 20–30 dienas pa jūru, gaisu vai ekspress, atkarībā no galamērķa un nosūtīšanas metodes.
03
Iepakojums
Individuālā aizsargiepakošana un eksporta kartona kastes; projektu pasūtījumiem ir pieejama paletēšana un pielāgota marķēšana.
04
Maksājums
T/T vai L/C var izmantot standarta B2B pasūtījumiem; kvalificētiem projektiem var apstiprināt citus pasākumus.
05
FAQ
J: Vai aizdari var piegādāt kā pilnu uzstādīšanas komplektu?
A: Jā. Pilnā komplektā var iekļaut savienojuma paplāti, blīvējuma komponentus, kabeļu-fiksācijas daļas, savienojuma aizsarguzmavas un nepieciešamos montāžas piederumus. Precīzs materiālu saraksts ir jānorāda citā piedāvājumā, lai izvairītos no piederumu neatbilstības.
J: Vai varat saskaņot esošo slēgšanu vai konkurenta modeli?
A: Jā. Aizstāšanas vai privāto preču zīmju projektiem pircēji var sniegt esošu paraugu, zīmējumu, fotogrāfijas vai modeļa numuru. DIMI var pārskatīt mehānisko konfigurāciju un izstrādāt atbilstošu vai līdzvērtīgu OEM versiju, ja tas ir tehniski iespējams.
J: Kāda informācija jāiekļauj piedāvājumā?
A: Norādiet nepieciešamo daudzumu, galamērķa valsti, kabeļa modeli, paredzamo gada vai projekta apjomu, iepakojuma prasības un visus nepieciešamos pārbaudes vai sertifikācijas dokumentus. Nestandarta projektiem ieteicams izmantot kabeļa datu lapu vai esošu slēgšanas paraugu.
J: Vai varat atbalstīt pakāpeniskus vai atkārtotus projektu pasūtījumus?
A: Jā. Uz projektiem- balstītas un atkārtotas piegādes programmas var organizēt ar ražošanas grafiku, pamatojoties uz prognozēto daudzumu, specifikācijas stabilitāti un nepieciešamajiem piegādes datumiem.
J: Kādus dokumentus var pievienot lielapjoma sūtījumam?
A: Atkarībā no pasūtījuma dokumentācijā var būt iekļauts faktūrrēķins, iepakojuma saraksts, izcelsmes sertifikāts, produkta datu lapa, pārbaudes ieraksti un piemērojamie testu ziņojumi. Pirms pasūtījuma apstiprināšanas ir jāpieprasa specifiska{1}projekta dokumentācija.
J: Vai viena projekta ietvaros var pasūtīt aizdari dažādās konfigurācijās?
A: Jā. Ja projektam nepieciešami vairāki varianti, var norādīt dažādus portu izvietojumus, kabeļu-ievades konfigurācijas, krāsas un piederumu komplektus. Katra konfigurācija ir jāapstiprina un jādokumentē pirms masveida ražošanas.
J: Vai var noorganizēt trešās puses pārbaudi?
A: Jā. Trešās-puses pārbaudi var koordinēt, ja to pieprasa pircējs vai projekta līgums. Pirms ražošanas jāvienojas par pārbaudes apjomu, paraugu ņemšanas metodi, testēšanas prasībām un pārbaudes aģentūru.
J: Vai var atbalstīt steidzamus pasūtījumus?
A: Paātrinātu ražošanu var novērtēt pēc pašreizējās jaudas, materiālu pieejamības, pasūtījuma daudzuma un konfigurācijas. Pircējiem, pieprasot piedāvājumu, ir jānorāda nepieciešamais piegādes datums, lai ražošanas un piegādes iespējas varētu izskatīt kopā.
