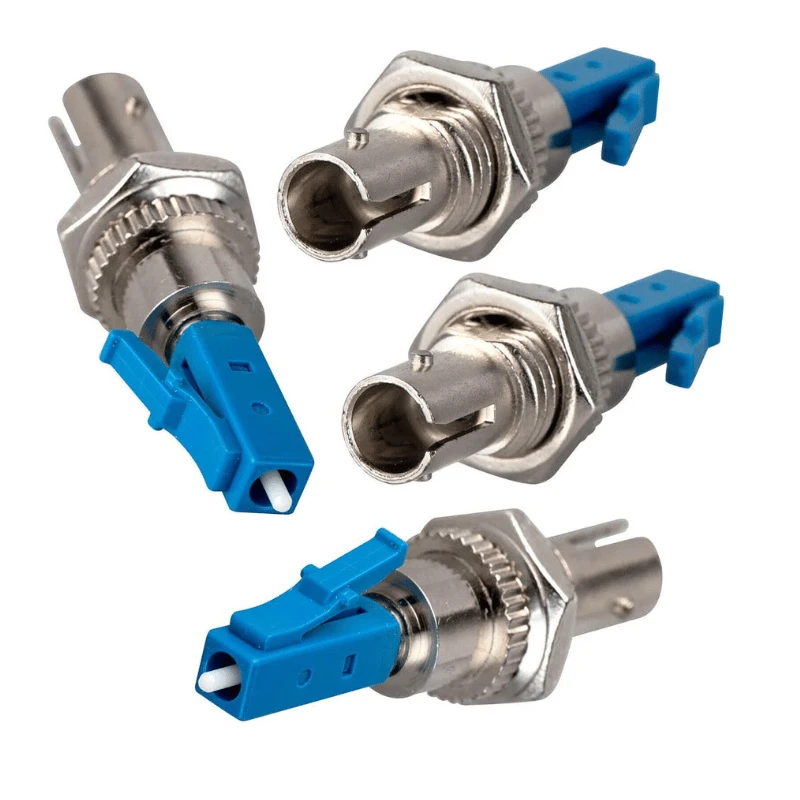

LC–ST optiskās šķiedras kabeļa adapteris ir hibrīds optiskās šķiedras adapteris, kas paredzēts, lai savienotu LC-pieslēgto šķiedru ar ST-pieslēgumu, atkārtoti nepieslēdzot esošos kabeļus. Tas izmanto precīzas izlīdzināšanas komponentus, lai uzturētu stabilu šķiedru savienojumu, kas piemērots vienmodu un daudzmodu tīkliem.
Adaptera specifikācijas
|
Parametrs |
Specifikācija |
|
Adaptera veids |
LC–ST hibrīda adapteris |
|
LC interfeiss |
LC sieviete |
|
ST interfeiss |
ST sieviete |
|
LC Ferrule |
1,25 mm |
|
ST Ferrule |
2,5 mm |
|
Šķiedras veids |
Viena režīma OS2; Daudzrežīmi OM1/OM2/OM3/OM4 |
|
Poļu tips |
UPC; APC ir pieejams piemērojamām konfigurācijām |
|
Izlīdzināšanas uzmava |
Cirkonija keramika |
|
Ievietošanas zudums |
Mazāks vai vienāds ar 0,3 dB tipisks; Mazāks vai vienāds ar 0,5 dB maks. |
|
Atgriešanās zaudējums |
lielāks vai vienāds ar 45 dB UPC; Lielāks vai vienāds ar 60 dB APC |
|
Atkārtojamība |
Mazāks vai vienāds ar 0,1 dB |
|
Pārošanās izturība |
Lielāks vai vienāds ar 500 cikliem |
|
Mājoklis |
Augstas{0}}izturības plastmasa; metāla korpuss pēc izvēles |
|
Montāža |
Paneļa-montāža |
|
Darba temperatūra |
-25 grādi līdz +70 grāds |
|
Konfigurācija |
Simplekss; pieejama dupleksā montāža |
Savienotāju saderība
Adapteris nodrošina tiešu mehānisku savienojumu starp lc un st savienotājiem, padarot to piemērotu, ja aprīkojums, plākstera paneļi vai uzstādītie kabeļi izmanto dažādas savienotāju saskarnes.
Lc puse:Savietojams ar standarta lc savienotājiem, izmantojot 1,25 mm uzgali.
St puse:Savietojams ar standarta st savienotājiem, izmantojot 2,5 mm uzgali un bajonetes savienojumu.
Viens režīms:Atbalsta OS2 9/125 μm konfigurācijas ar upc vai piemērojamo apc pulēšanu.
Daudzrežīmi:Atbalsta om{0}}/125 μm un om2/om3/om4 50/125 μm konfigurācijas.
Savienotāju sajaukšana:Adapteris maina tikai savienotāja interfeisu; savienotajām šķiedrām jāpaliek saskaņotām ar nepieciešamo pārraides režīmu un optisko sistēmu.
Adaptera struktūra
Adapteris sastāv no LC-sānu saskarnes, ST-sānu saskarnes, precīzas izlīdzināšanas uzmavas, korpusa un montāžas struktūras.
Cirkonija keramikas uzmava saglabā uzgaļa koncentriskumu pārošanās laikā, palīdzot kontrolēt sānu novirzi un optiskās ievietošanas zudumus.
Standarta korpuss ir{0}}izturīgs plastmasa kompaktu paneļu uzstādīšanai. Iekārtām ar atšķirīgām mehāniskām prasībām var norādīt metāla korpusu, atloka veidu, fiksācijas -novēršanu, vītņotu stiprinājumu un citus izvietojumus.
Lietojumprogrammas
Tīkla migrācija:Savieno jaunu lc{0}}bāzētu aprīkojumu ar esošo st-terminētu optiskās šķiedras infrastruktūru, neaizstājot visu kabeļa saiti.
Patch paneļi un odfs:Nodrošina jauktu lc/st savienojumu šķiedru sadales un ielāpu sistēmās.
Pārbaudes aprīkojums:Saskarnes lc patch vadus ar st portiem uz optiskajiem testa instrumentiem un mērīšanas iekārtām.
Telekomunikāciju tīkli:Atbalsta jauktu{0}}savienotāju instalēšanu tīkla paplašināšanas vai aprīkojuma nomaiņas laikā.
Uzņēmumu un pilsētiņu tīkli:Piemērots mantotajai pirmajai infrastruktūrai, kas joprojām tiek izmantota kopā ar lc{0}}bāzētu aprīkojumu.
Rūpnieciskās un instrumentu sistēmas:Nodrošina savienotāju pārveidošanu, ja esošās šķiedras iekārtas izmanto st saskarnes.
Hibrīdie adapteri tiek īpaši izmantoti jauktām{0}}savienotāju vidēm un aprīkojuma migrācijai, kur atkārtota{1}}pārtraukšana nav vēlama.
Pielāgošana / OEM
Interfeisa kombinācijas:Lc-st, lc-sc, lc-fc, sc-st un citas hibrīda konfigurācijas.
Šķiedras režīms:Os2, om1, om2, om3 vai om4.
poļu:Upc vai apc, ja tas ir mehāniski un optiski saderīgs.
Mājoklis:Plastmasa vai metāls; pieejama pielāgota krāsu identifikācija.
Montāža:Atloka, vītņots, iespraužams{0}}vai klienta-norādīts paneļa nospiedums.
Konfigurācija:Simplekss vai pārī dupleksais izkārtojums.
Identifikācija:Logotips, daļas numurs, savienotāja identifikācija un citi marķējumi.
Iepakojums:Lielapjoma iepakošana, atsevišķi somas, iepriekš-šķiroti komplekti un privāta-iepakojumi ar etiķetēm.
Kvalitāte un pārbaude
Kvalitātes kontrolei jāaptver gan optiskā veiktspēja, gan mehāniskā savietojamība. Katru ražošanas partiju var pārbaudīt saskaņā ar saskaņoto specifikāciju, izmantojot galvenos pārbaudes elementus, tostarp:
Korpusa un saskarņu vizuāla un izmēru pārbaude
LC/ST uzmavas un uzmavas izlīdzināšanas pārbaude
Ievietošanas zudumu mērīšana
Atdeves zuduma mērīšana noteiktām vienmoda konfigurācijām
Savienotāju savstarpēja aizvietojamība un pārošanās pārbaude
Pārošanās izturības pārbaude
Korpusa un montāžas konstrukciju pārbaude
Marķēšanas, daudzuma un iepakojuma pārbaude
Pārbaudes ierakstus var nodrošināt saskaņā ar projekta prasībām.
FAQ
J: Vai adaptera uzstādīšanai ir nepieciešami īpaši instrumenti?
A: Parasti nav nepieciešami īpaši optiskie noslēgšanas rīki. Adapteris ir paredzēts mehāniskai savienotāju savienošanai un paneļu uzstādīšanai. Ja tiek piegādāta pielāgota montāžas konstrukcija, uzstādīšana jāveic atbilstoši atbilstošā aprīkojuma vai paneļa konstrukcijai.
J: Vai adapteri var izmantot gan iekštelpu, gan āra šķiedru sistēmām?
A. Tas galvenokārt ir paredzēts aizsargātām iekštelpu, aprīkojuma-telpas, plauktu, plāksteru-paneļu un skapju instalācijām. Izvietošanai ārpus telpām adapteris ir jāuzstāda piemērotā, laikapstākļiem izturīgā korpusā, nevis jāpakļauj tiešai lietus, putekļu vai ilgstošu vides apstākļu iedarbībai.
J: Vai es varu pasūtīt paraugus pirms lielapjoma pirkuma?
A: Jā. Var piegādāt paraugus savienotāju, izmēru, montāžas un optiskās veiktspējas -novērtēšanai pirms apjoma ražošanas. Parauga prasības un maksas var apstiprināt atbilstoši pieprasītajai konfigurācijai un daudzumam.
J: Vai varat piegādāt adapterus atbilstoši instalētajam{0}}sistēmas daļas numuram?
A: Tehniskajam salīdzinājumam var izmantot atsauces daļas numuru, taču ražošanai ir jābūt balstītai uz pārbaudītiem izmēriem un veiktspējas prasībām, nevis tikai uz daļas numuru. Klienti var nodrošināt paraugus, rasējumus vai datu lapas saderības pārskatīšanai.
J: Kā optiskās šķiedras adapteri tiek iesaiņoti starptautiskiem sūtījumiem?
A: Adapteri parasti ir aizsargāti pret piesārņojumu un fiziskiem bojājumiem apstrādes un transportēšanas laikā ar iekšējo iepakojumu un piemērotām ārējām kastēm, kas atlasītas atbilstoši pasūtījuma daudzumam. OEM un izplatītāju pasūtījumiem var noorganizēt individuālu vai pielāgotu iepakojumu.
J: Kāds ir tipiskais pasūtījuma izpildes laiks?
A: Standarta komerciāliem pasūtījumiem parastais apstrādes laiks ir 7–14 dienas, kam seko aptuveni 20–30 dienas piegādes laiks atkarībā no galamērķa un piegādes metodes. Pielāgoti vai liela apjoma-pasūtījumi ir jāieplāno atsevišķi pēc specifikācijas apstiprināšanas.
J: Kādi maksājuma noteikumi ir pieejami pasūtījumiem?
A: Izplatītākās maksājumu metodes ietver T/T, L/C, PayPal un kredītkarti. Kvalificētiem pasūtījumiem var apspriest citus maksājumu veidus, kuru galīgie noteikumi ir apstiprināti piedāvājumā vai pārdošanas līgumā.
