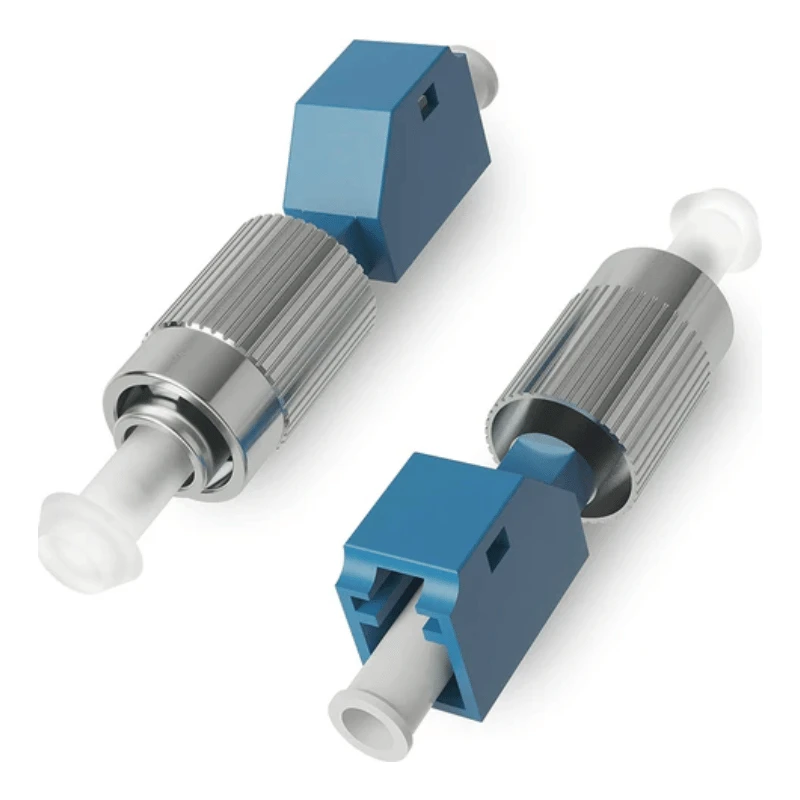

LC–FC optisko šķiedru adapteri ir hibrīdie -sieviešu-adapteri, kas paredzēti, lai savienotu optiskās šķiedras komponentus ar LC-un FC-galu, nepārtraucot-šķiedru. Standarta konfigurācija ir LC/UPC uz FC/UPC, simplekss, vienmoda OS2 9/125 μm, ar precīzas cirkonija keramikas izlīdzināšanas uzmavu. Projekta prasībām var norādīt dažādus savienotāju pulēšanas veidus, šķiedru režīmus, korpusa materiālus un montāžas konfigurācijas.
Adaptera specifikācijas
|
Parametrs |
Standarta specifikācija |
||
|
Adaptera veids |
LC uz FC hibrīda adapteris |
||
|
Savienotāja konfigurācija |
LC/UPC uz FC/UPC |
||
|
Dzimums |
Sieviete-uz-sieviete |
||
|
Kanāls |
Vienkāršs |
||
|
Šķiedras režīms |
Viena režīma operētājsistēma2 9/125 μm |
||
|
Izlīdzināšanas uzmava |
Precīzijas cirkonija keramika |
||
|
Tipisks ievietošanas zudums |
Mazāks vai vienāds ar 0,3 dB |
||
|
Atgriešanās zaudējums |
Lielāks vai vienāds ar 50 dB, UPC |
||
|
Izturība |
Lielāks vai vienāds ar 500 pārošanās cikliem |
||
|
Darba temperatūra |
-25 grādi līdz +70 grāds |
||
|
Uzglabāšanas temperatūra |
-40 grādi līdz +85 grāds |
||
|
Montāža |
Paneļa stiprinājums |
||
|
Mājoklis |
Inženiertehniskā plastmasa vai metāls |
||
|
Piemērojamie standarti |
IEC 61754-20 / IEC 61754-13 saskarnes prasības; RoHS |
||
LC interfeiss atbilst LC savienotāju saimes izmēru prasībām, savukārt FC pusē tiek izmantots standartizēts 2,5 mm uzgaļa interfeiss un skrūvju savienojuma konstrukcija.
Savienotāju saderība
Adapteris ir paredzēts tiešam LC-uz-FC starpsavienojumam, padarot to noderīgu, ja aprīkojums, ielāpu paneļi vai esošā optiskās šķiedras infrastruktūra izmanto dažādas savienotāju platformas.
LC puse:Savietojams ar standarta LC savienotājiem; Var norādīt UPC un APC konfigurācijas.
FC puse:Savietojams ar standarta FC savienotājiem, izmantojot atbilstošo PC/UPC vai APC konfigurāciju.
Šķiedru režīmi:siSglemode OS2 ir standarta konfigurācija; var tikt piegādātas vairāku režīmu versijas, piemēram, OM3 un OM4, ja adaptera dizains un izlīdzināšanas uzmava ir attiecīgi saskaņota.
Polijas atbilstība:Savienotāju pulēšanas veidi jāizvēlas atbilstoši savienojuma komponentiem. LC un FC saskarnēm ir atsevišķas IEC izmēru specifikācijas.
Jauktu savienotāju tīkliem hibrīda adapteris novērš nepieciešamību nomainīt citādi apkopējamos plākstera vadus vai atkārtoti{0}}pārtraukt instalēto šķiedru.
Adaptera struktūra
Adapteris sastāv no divām savienotāju ligzdām, precīzas izlīdzināšanas uzmavas un ārējā korpusa ar nepieciešamo paneļa{0}}noturēšanas struktūru.
Cirkonija oksīda keramikas uzmava saglabā uzgaļu izlīdzināšanu pārošanās un atvienošanas laikā, palīdzot kontrolēt optiskās savienojuma zudumus. LC pusē tiek izmantots kompakts fiksatora{1}}tipa interfeiss, savukārt FC pusē ir vītņots savienojuma mehānisms, kas raksturīgs FC savienotājiem.
Atkarībā no mehāniskajām prasībām un paneļu konstrukcijas korpusa iespējas ietver augstas{0}}izturības inženiertehnisko plastmasu vai metālu. Var konfigurēt arī putekļu vāciņus, slēģu konstrukcijas, dažādus atloku dizainus un klientam -specifiskas montāžas funkcijas.
Lietojumprogrammas
Telekomunikāciju un ODF sistēmas
Izmanto, lai savienotu LC un FC plākstera vadus optiskajos sadales rāmjos, šķiedru paneļos un nesēja tīkla iekārtās.
Datu centrs un uzņēmuma optiskās šķiedras tīkli
Piemērots aprīkojuma migrācijai vai mantošanai-uz-jaunu infrastruktūru, kur vienlaikus jāpastāv LC un FC saskarnēm.
FTTx sadales aprīkojums
Var integrēt šķiedru sadales kārbās, skapjos, gala paneļos un citās piekļuves-tīkla iekārtās, kur nepieciešami jaukti savienotāju veidi.
Šķiedru pārbaudes un mērīšanas iekārtas
Nodrošina maināmu LC-to-FC saskarni optiskajiem testēšanas instrumentiem un laboratorijas vai ražošanas testa paneļiem.
OEM šķiedras paneļi un mezgli
Piemērots paneļu ražotājiem, korpusu veidotājiem un sistēmu integratoriem, kuriem nepieciešama noteikta hibrīda adaptera konfigurācija.
Pielāgošana / OEM
Savienotāju kombinācija:Lc-fc un citas hibrīda konfigurācijas.
poļu:Upc vai apc atbilstoši savienojuma savienotāja konfigurācijai.
Šķiedras režīms:Os2 vienmodu un izvēlētās daudzmodu konfigurācijas.
Uzmava:Cirkonija keramika; alternatīvus piedurkņu materiālus var novērtēt konkrētiem lietojumiem.
Korpuss: plastmasas vai metāla konstrukcija.
Montāža:Standarta paneļa montāža, konstrukcijas ar atlokiem/bez atlokiem, klipši vai klienta -specifiskā montāžas ģeometrija.
Aizsardzība:Putekļu vāciņi vai slēģu dizaini.
Identifikācija:Korpusa krāsa, logotips, portu numerācija, daļas numurs un svītrkoda marķējums.
Iepakojums:Lielapjoma, atsevišķas somas vai klienta{0}}norādīts iepakojums.
Kvalitāte un pārbaude
Kvalitātes kontrolei jāaptver gan optiskā veiktspēja, gan mehāniskā uzticamība. Tipiski pārbaudes priekšmeti ietver:
Ievietošanas zuduma un atgriešanas zuduma pārbaude norādītajam savienotājam un pulēšanas konfigurācijai.
Adaptera saskarņu, montāžas funkciju un izlīdzināšanas komponentu izmēru pārbaude.
Uzmavu un uzmavu izlīdzināšanas pārbaude, lai saglabātu atkārtojamu pārošanās veiktspēju.
Pārošanās-cikla pārbaude, lai pārbaudītu mehānisko izturību.
Korpusa defektu, uzmavas stāvokļa, piesārņojuma un savienotāja saskarnes bojājumu vizuāla pārbaude.
Temperatūras un vides testēšana, ja to prasa projekta specifikācija.
Materiālu un atbilstības dokumentācija, tostarp ar RoHS{0}}saistītās prasības, ja norādītas.
Pārbaudes kritērijus un testu pārskatus var saskaņot ar klienta rasējumiem, pirkuma specifikācijām vai piemērojamajiem optisko šķiedru {0}komponentu standartiem.
FAQ
J: Vai varat sniegt paraugus pirms lielapjoma pasūtījuma?
A: Jā. Pirms lielapjoma iegādes var nodrošināt paraugus specifikācijām, savienotāju savietojamībai un montāžas novērtēšanai. Parauga daudzumu un visas piemērojamās parauga maksas var apstiprināt, pamatojoties uz pieprasīto konfigurāciju.
J: Kāds ir LC uz FC optisko šķiedru adapteru MOQ?
A: Standarta konfigurācijām MOQ parasti ir 100 gabali. OEM konfigurācijām, īpašiem materiāliem vai pielāgotam iepakojumam var būt nepieciešams atšķirīgs MOQ, ko var apstiprināt pirms piedāvājuma.
J: Kāds ir tipiskais izpildes laiks lielapjoma pasūtījumiem?
A: Tipisks apstrādes laiks ir 7–14 dienas atkarībā no pasūtījuma daudzuma un konfigurācijas. Piegādes laiks parasti ir 20–30 dienas, un galīgais grafiks tiek apstiprināts atbilstoši galamērķim un nosūtīšanas metodei.
J: Kādas maksājuma metodes jūs pieņemat?
A: Mēs parasti pieņemam T/T, L/C, PayPal un kredītkarti. Par kvalificētiem pasūtījumiem vai konkrētām projekta prasībām var apspriest citus maksājuma noteikumus.
J: Kādas piegādes metodes ir pieejamas?
A: Pasūtījumus var nosūtīt ar ekspress, gaisa vai jūras kravu, atkarībā no daudzuma, piegādes prasībām un galamērķa. DDP, DAP un EXW noteikumus var sakārtot arī atbilstoši pasūtījumam.
J: Vai varat kopā ar pasūtījumu iesniegt pārbaudes ziņojumus?
A: Jā. Pārbaudes dokumentāciju var piegādāt saskaņā ar saskaņotajām pasūtījuma prasībām. Tipiski ieraksti var ietvert ievietošanas zudumu, atgriešanās zudumu, izmēru pārbaudi un vizuālās pārbaudes rezultātus.
J: Kā man jānorāda adapteris, pieprasot piedāvājumu?
A: Norādiet nepieciešamo LC/FC savienotāju kombināciju, UPC vai APC pulēšanu, simpleksu vai citu konfigurāciju, šķiedras režīmu, korpusa veidu, montāžas prasības, daudzumu un iepakojuma prasības. Pielāgotajām versijām ieteicams izmantot rasējumus vai atsauces paraugus.
