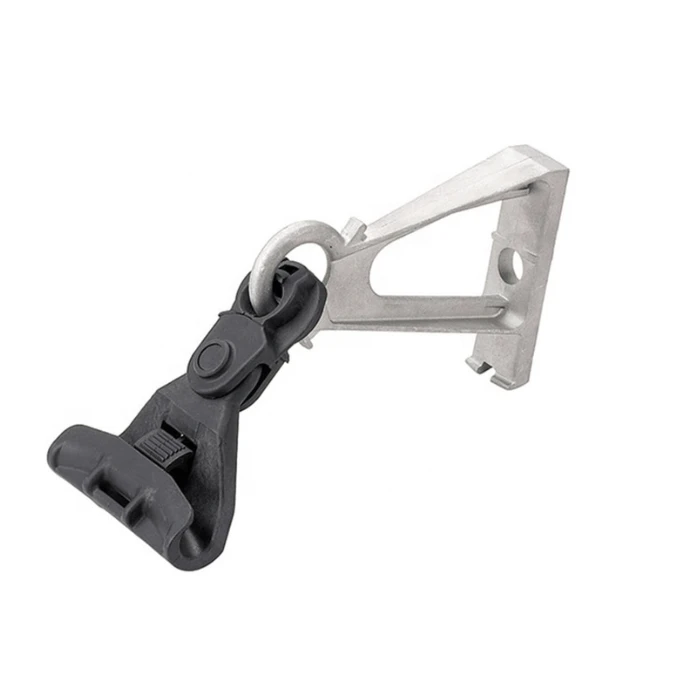

Optisko šķiedru kabeļa piekares skava ir paredzēta, lai atbalstītu un nostiprinātu antenas optisko šķiedru kabeļus pie starpstabiem, torņiem vai šķērsvirziena konstrukcijām. Skavas komplektā ir apvienots slodzes-nesošais korpuss, kabeļa-kontakta ieliktnis vai iepriekš izveidoti bruņu stieņi un montāžas aparatūra, lai sadalītu mehānisko slodzi, vienlaikus ierobežojot pārmērīgu spiedienu uz kabeļa apvalku.
Tehniskās specifikācijas
|
Parametrs |
Specifikācija |
|
Piemērojamie kabeļu veidi |
ADSS, -8. attēls, apaļi pašnesoši, atlasīti FTTH kabeļi |
|
Kabeļa diametrs |
Ø6–20 mm; citi diapazoni, kas pieejami pēc pielāgošanas |
|
Tipiska nominālā mehāniskā slodze |
10–30 kN standarta modeļiem; pastiprinātas konfigurācijas līdz 100 kN |
|
Piemērojamais laidums |
Līdz 400 m standarta konfigurācijām |
|
Līnijas konfigurācija |
Taisni maršruti un mēreni novirzes leņķi |
|
Mājoklis |
Lietais alumīnija sakausējums vai noteikta metāla konstrukcija |
|
Kabeļu{0}}kontaktu materiāls |
EPDM vai cits UV/laikapstākļu{0}}izturīgs elastomērs |
|
Bruņu stieņi |
Cinkots tērauds vai ar alumīniju{0}}plakēts tērauds atkarībā no konfigurācijas |
|
Aparatūra |
304/316 nerūsējošais tērauds vai cinkots tērauds |
|
Darba temperatūra |
Parasti no -40 grādiem līdz +65 grādiem |
|
Virsmas aizsardzība |
Anodēšana, cinkošana vai cita noteikta aizsardzība pret koroziju |
|
Svars |
Aptuveni 0,45–2,8 kg, atkarībā no modeļa |
Mehāniskā konstrukcija un kabeļu saderība
Piekares skava ir paredzēta, lai saglabātu kabeļa stāvokli, vienlaikus izkliedējot atbalsta spēku pa kabeļa kontakta laukumu. Konfigurācijām, kurās tiek izmantoti iepriekš izveidoti spirālveida bruņu stieņi, stieņi atbilst kabeļa virsmai un sadala mehānisko spriegumu pa garāku kontakta garumu, samazinot lokālo slodzi uz ārējo apvalku.
EPDM vai līdzvērtīgs elastomēra ieliktnis var nodrošināt papildu amortizāciju un berzi starp kabeli un skavas korpusu. Tas ir īpaši svarīgi gaisa ceļiem, kas pakļauti vēja -kustībai un temperatūras izmaiņām.
Kabeļa diametrs ir jāatbilst norādītajam skavas diapazonam. Skava nav jāizvēlas tikai pēc nominālā kabeļa veida; faktiskais gatavais ārējais diametrs un uzstādīšanas slodze ir jāpārbauda saskaņā ar modeļa specifikāciju.
Pieteikumi
Piekares skavu izmanto gaisvadu optiskās šķiedras kabeļa izvietošanai:
- FTTH un FTTx antenas tīkli
- ADSS piekļuve un mugurkaula tīkli
- Telekomunikāciju līnijas uz inženierkomunikāciju stabiem
- Lauku un pilsētu platjoslas infrastruktūra
- Campus, industriālais parks un privātie sakaru tīkli
- Strāvas padeves sakaru sistēmas, izmantojot saderīgu paš-atbalstošu šķiedras kabeli
- Transporta un infrastruktūras sakaru maršruti
Uzstādīšanas metode
Atkarībā no izvēlētās aparatūras konfigurācijas skavu var uzstādīt uz stabiem, torņiem vai šķērssvirām, izmantojot saderīgas stabu skrūves, nerūsējošā tērauda siksnas, J-āķus, U-veida važas vai speciālus stiprinājuma kronšteinus.
Standarta piekares lietojumiem:
Apstipriniet faktisko kabeļa ārējo diametru un izvēlēto skavas diapazonu.
Pārbaudiet laidumu, maršruta leņķi, vēja/ledus slodzi un nepieciešamo mehānisko slodzi.
Pareizi novietojiet kabeli skavas korpusā vai iepriekš izveidotajā balstiekārtas komplektā.
Uzstādiet skavu uz norādītā staba, torņa vai kronšteina.
Pievelciet stiprinājuma aparatūru atbilstoši norādītajam uzstādīšanas griezes momentam.
Pārbaudiet, vai kabelis ir droši atbalstīts bez pārmērīgas saspiešanas, apvalka deformācijas vai asas saliekšanas.
Pielāgošana / OEM
OEM konfigurācijas ir pieejamas atkarībā no kabeļa diametra, kabeļa konstrukcijas, nepieciešamā laiduma, mehāniskās slodzes, bruņu -stieņa garuma, montāžas saskarnes un uzstādīšanas struktūras.
Pielāgošana var ietvert arī:
- Skavas korpusa izmēri un ģeometrija
- Iepriekš sagatavots stieņa garums un materiāls
- Montāžas kronšteini un aparatūra
- Nerūsējošā{0}}tērauda vai cinkotas detaļas
- Produktu marķējums un identifikācija
- Klientu iepakošana un marķēšana
RFQ novērtēšanai pircējiem jānorāda kabeļa veids, faktiskais ārējais diametrs, tipiskais laidums, maksimālais laidums, līnijas leņķis, uzstādīšanas struktūra un vides apstākļi.
Pārbaude un testēšana
Tipiski pārbaudes priekšmeti ietver:
- Kabeļa diametra saderība un izmēru pārbaude
- Vizuāla un virsmas{0}}pabeigtā pārbaude
- Materiālu un pārklājuma pārbaude
- Mehāniskās slodzes/lūšanas{0}}slodzes pārbaude
- Slīdēšanas vai turēšanas{0}}spēka pārbaude
- Aparatūras atbilstības un stiprinājumu pārbaude
- Korozijas{0}}izturības pārbaude, kur norādīts
- UV un vides noturības{0}}pārbaude polimēru komponentiem
Pārbaudes ziņojumus un atbilstības dokumentāciju var piegādāt saskaņā ar projekta prasībām.
FAQ
J. Vai piekares skavu var izmantot ilgstošai{0}}ADSS instalēšanai?
A: Jā. Standarta konfigurācijas ir paredzētas parastajiem antenas laidumiem, savukārt gara-laiduma ADSS instalācijām var būt nepieciešami pastiprināti vai dubultie balstiekārtas mezgli. Izvēlei jābalstās uz maksimālo laidumu un aprēķināto vides slodzi.
J: Vai varat sniegt paraugus pirms lielapjoma pasūtījuma?
A: Jā. Paraugus var sakārtot izmēru, kabeļu-piemērotības un uzstādīšanas novērtēšanai pirms masveida ražošanas. Parauga maksas un kravas parasti tiek apstiprinātas atbilstoši pieprasītajam modelim un daudzumam.
J: Kādiem standartiem var atbilst balstiekārtas skava?
A: Piemērojamās prasības ir atkarīgas no kabeļu sistēmas un galamērķa tirgus. IEC, EN, ASTM un klienta{1}}specifiskās tehniskās specifikācijas var pārskatīt, ja nepieciešams. Nepieciešamais standarts vai projekta specifikācija jānorāda pirms piedāvājuma.
J: Kāds iepakojums tiek izmantots lielapjoma pasūtījumiem?
A: Standarta produkti parasti tiek iesaiņoti kartona kārbās ar aizsargājošu iekšējo iepakojumu un pēc tam tiek novietoti uz paletēm, ja nepieciešams, lai apstrādātu eksportu. Vairumtirdzniecības pasūtījumiem ir pieejamas pielāgotas kartona zīmes, produktu etiķetes, daudzumi un iepakošanas metodes.
J: Kāds ir piekares skavu MOQ?
A: Praktiskais MOQ standarta komerciāliem pasūtījumiem ir 500 gabali vienam modelim. Jauktos modeļus vai pielāgotās konfigurācijas var apspriest atsevišķi atbilstoši ražošanas prasībām.
J: Kāds ir tipiskais izpildes laiks lielapjoma pasūtījumam?
A: Standarta modeļiem parastais apstrādes laiks ir 7–14 dienas pēc specifikācijas un pasūtījuma apstiprināšanas. Pielāgotiem produktiem var būt nepieciešami papildu instrumenti vai ražošanas laiks, kas tiks apstiprināts pirms pasūtījuma veikšanas.
J: Kādus maksājuma noteikumus jūs pieņemat?
A: Mēs parasti pieņemam T/T, L/C, PayPal un kredītkarti. Citus maksājuma noteikumus var apspriest atbilstoši pasūtījuma vērtībai, klienta prasībām un sadarbības nosacījumiem.
J: Kādas piegādes un eksporta iespējas ir pieejamas?
A: Pasūtījumus var noformēt ar jūras, gaisa vai eksprespiegādes palīdzību atkarībā no daudzuma, steidzamības un galamērķa. Parastie tirdzniecības nosacījumi ietver EXW, DAP un DDP, un gala piegādes vienošanās tiek apstiprināta atbilstoši pasūtījumam un galamērķim.
